  • wolf

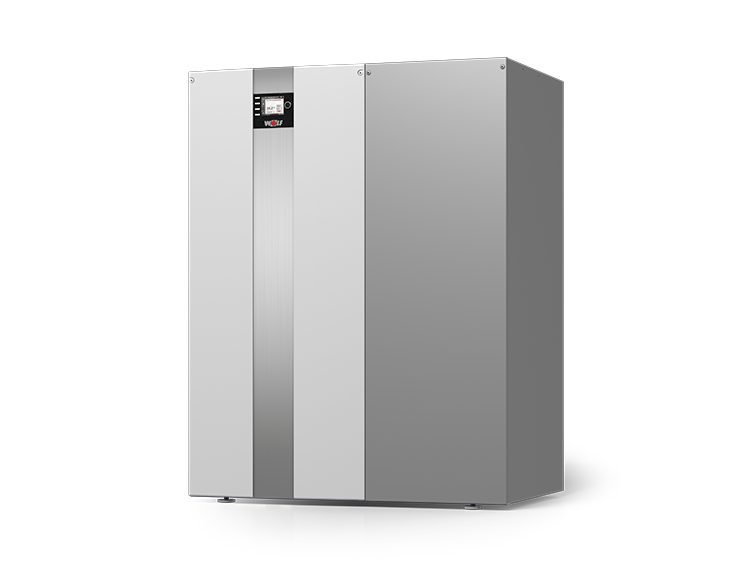

Plynový kondenzačný kotol

MGK-2 130-300

Plynový kondenzačný kotol na kondenzačnú prevádzku a ohrev vody na zemný plyn E, LL, P

MGK-2130
MGK-2170
MGK-2210
MGK-2250
Zobraziť všetky

Plynový kondenzačný kotol WOLF konštrukčného radu MGK-2 pokrýva v rámci systémov úspory energie WOLF rozsah výkonu od 130 do 1 000 kW. Kombináciou výkonného tepelného výmenníka z hliníkovej zliatiny s energeticky úsporným predmiešavacím horákom sa dosahuje modulačná prevádzka od 17 do 100 % s optimálnou dobou chodu horáka a je tak dôležitým znakom šetrenia energie.

Plynový kondenzačný kotol MGK-2-130 – 300 pokrýva s 5 veľkosťami kotla a modulačne regulovaným výkonom 23 – 294 kW a konštrukčný rad MGK-2-390 – 1000 so 6 konštrukčnými veľkosťami rozsah výkonu 64 až 1 000 kW. V kaskáde MGK-2 dosiahne dokonca vykurovací výkon až do 5 megawattov.

Čo sa chcete dozvedieť?

Prehľad výhod

Veľmi kompaktné rozmery minimálnej šírky prístroja umožňujú prenesenie cez 800-vky dvere

Spaľovanie s extrémne nízkym obsahom škodlivín, vysoký stupeň využitia normy až >110 % (Hi)/99 % (Hs) pre čo najlepšie využitie energie

Modulačne regulovaný výkon 17 – 100 %

Neutralizačná súprava s funkciou booster a systém na zdvihnutie kondenzátu, ktorý sa dá integrovať do plášťa

Možné kombinovať s reguláciou ovládacieho modulu BM-2 alebo modulu zobrazenia AM

Integrovaná regulácia teplotného spádu na optimalizáciu využívania výhrevnosti kotla a minimalizáciu príkonu obehového čerpadla kotla

Jednoduchá preprava vďaka možnosti zasunutia paletového alebo zdvíhacieho vozíka

Kompletná údržba spredu a z pravej strany. Kotol sa tak dá zo zadnej a z ľavej strany nainštalovať priamo k stene.

Tepelný výmenník z overenej hliníkovo-kremíkovej zliatiny

Zariadenie má kompletnú tepelnú izoláciu

Kaskádové spínanie až 5 plynových kondenzačných kotlov

Integrovaná klapka spätného prúdu pre kaskádovú prevádzku

Zdvihnutie teploty spiatočky alebo minimálna kapacita cirkulujúcej vody sa nevyžaduje

Jednoduchá, rýchla montáž vďaka vopred nainštalovanému plášťu, hydraulicky a elektricky pripravené na zapojenie

Komunikácia 0 – 10 V – Možný vstup na integráciu GLT zariadenia prostredníctvom smartfónu, laptopu alebo počítača cez modul LAN/WLAN Wolf Link home

Technické údaje

MGK-2 130-300
Typ modelu
MGK-2-130
MGK-2-170
MGK-2-210
MGK-2-250
MGK-2-300
Všeobecné údaje
Menovitý tepelný výkon pri 80/60 °C
kW
118
157
196
233
275
Menovitý tepelný výkon pri 50/30 °C
kW
126
167
208
250
294
Menovitý tepelný príkon
kW
120
160
200
240
280
Min. tepelný výkon (modul.) pri 80/60 °C
kW
23
27
34
39
45
Min. tepelný výkon (modul.) pri 50/30 °C
kW
24
30
37
44
49
Min. tepelný príkon (modulovaný)
kW
23
28
35
41
46
Modulačný rozsah Príkon
%
19 – 100
17 – 100
17 – 100
17 – 100
17 – 100
Množstvo kondenzátu pri 40/30 °C
l/h
12
16
20
24
28
Hodnota pH kondenzátu
Cca 4,0
Cca 4,0
Cca 4,0
Cca 4,0
Cca 4,0
Plynová prípojka
R
1“
1½“
1½“
1½“
1½“
Vedenie vzduchu/spalín
Typ
B23(P), B33, C33(x), C43(x), C53(x), C63(x), C83, C93(x)
Účinnosť
η 80/60 pri Qmax
%
98,1
98
98,1
98
98
η 50/30 pri Qmax
%
104,1
104,2
104,3
103,9
105,2
η TR30 pri 30 %
%
107,8
106,9
106,7
106,6
106,8
Rozmery
Výška
A mm
1 300
1 300
1 300
1 300
1 300
Šírka
B mm
995
1 355
1 355
1 355
1 355
Hĺbka
C mm
640
640
640
640
640
Priemer spalinového potrubia
mm
160
160
160
160
200
Prívod spaľovaného vzduchu 4)
mm
160
160
160
160
160
Vonkajší priemer prívodu vykurovania
R
1½“
2“
2“
2“
2“
Vonkajší priemer spiatočky vykurovania
R
1½
2“
2“
2“
2“
Kategória plynu
Nemecko
II2ELL3P
II2ELL3P
II2ELL3P
II2ELL3P
II2ELL3P
Rakúsko
II2H3P
II2H3P
II2H3P
II2H3P
II2H3P
Švajčiarsko
I2H
I2H
I2H
I2H
I2H
Hodnoty plynovej prípojky:
Zemný plyn E/H (Hi = 9,5 kWh/m³ = 34,2 MJ/m 3)
m³/h
13.1
16,8
21
25.2
29,4
Zemný plyn LL (Hi = 8,6 kWh/m³ = 31,0 MJ/m³) 1)
m³/h
14,6
18,6
23,3
27,9
32,6
Skvapalnený plyn P (Hi = 12,8 kWh/kg = 46,1 MJ/kg) 2)
kg/h
9,6
12,5
15,6
18,7
21,8
Tlak plynovej prípojky:
Zemný plyn E/LL
mbar
20
20
20
20
20
Skvapalnený plyn P
mbar
50
50
50
50
50
Objem vykurovacej vody vo výmenníku tepla
l
12
15,4
16
20
22
max. povolený pretlak kotla
bar
6
6
6
6
6
max. povolená teplota prívodu
°C
90
90
90
90
90
Dispozičný tlak plynového ventilátora
Pa
10 – 200
10 – 150
10 – 150
10 – 150
10 – 150
Teplota spalín pri 80/60 − 50/30 pri Qmax
°C
65 – 45
65 – 45
65 – 45
65 – 45
65 – 45
Teplota spalín pri 80/60 − 50/30 pri Qmin
°C
55 – 35
55 – 35
55 – 35
55 – 35
55 – 35
Max. hmotnostný prietok spalín
g/s
56,7
72,5
90,8
108,9
127,1
Skupina zloženia spalín podľa DVGW G 635
G52
G52
G52
G52
G52
Odpor vykurovacej vody pri 20 K teplotnom spáde
mbar
95
100
115
135
160
Elektrická prípojka
V~/Hz
1~ NPE/230 VAC/50 Hz
Vstavaná poistka (stredne pomalá)
A
4
4
4
4
4
Elektrický príkon v pohotovostnom režime
W
5
5
5
5
5
Elektrický príkon pri čiastočnom zaťažení/plnom zaťažení
W
30/240
42/258
42/291
43/326
48/350
Druh ochrany
IP20
IP20
IP20
IP20
IP20
Hladina akustického tlaku pri plnom zaťažení 3)
dB(A)
~ 49
~ 54
~ 54
~ 54
~ 54
Hmotnosť
Celková hmotnosť (prázdny)
kg
195
250
271
292
313

Technické údaje

MGK-2 130-300

  • MGK-2-130

  • MGK-2-170

  • MGK-2-210

  • MGK-2-250

  • MGK-2-300

    Všeobecné údaje
    Menovitý tepelný výkon pri 80/60 °C (kW)
    118
    157
    196
    233
    275
    Menovitý tepelný výkon pri 50/30 °C (kW)
    126
    167
    208
    250
    294
    Menovitý tepelný príkon (kW)
    120
    160
    200
    240
    280
    Min. tepelný výkon (modul.) pri 80/60 °C (kW)
    23
    27
    34
    39
    45
    Min. tepelný výkon (modul.) pri 50/30 °C (kW)
    24
    30
    37
    44
    49
    Min. tepelný príkon (modulovaný) (kW)
    23
    28
    35
    41
    46
    Modulačný rozsah Príkon (%)
    19 – 100
    17 – 100
    17 – 100
    17 – 100
    17 – 100
    Množstvo kondenzátu pri 40/30 °C (l/h)
    12
    16
    20
    24
    28
    Hodnota pH kondenzátu
    Cca 4,0
    Cca 4,0
    Cca 4,0
    Cca 4,0
    Cca 4,0
    Plynová prípojka (R)
    1“
    1½“
    1½“
    1½“
    1½“
    Vedenie vzduchu/spalín (Typ)
    B23(P), B33, C33(x), C43(x), C53(x), C63(x), C83, C93(x)
    Účinnosť
    η 80/60 pri Qmax (%)
    98,1
    98
    98,1
    98
    98
    η 50/30 pri Qmax (%)
    104,1
    104,2
    104,3
    103,9
    105,2
    η TR30 pri 30 % (%)
    107,8
    106,9
    106,7
    106,6
    106,8
    Rozmery
    Výška (A mm)
    1 300
    1 300
    1 300
    1 300
    1 300
    Šírka (B mm)
    995
    1 355
    1 355
    1 355
    1 355
    Hĺbka (C mm)
    640
    640
    640
    640
    640
    Priemer spalinového potrubia (mm)
    160
    160
    160
    160
    200
    Prívod spaľovaného vzduchu 4) (mm)
    160
    160
    160
    160
    160
    Vonkajší priemer prívodu vykurovania (R)
    1½“
    2“
    2“
    2“
    2“
    Vonkajší priemer spiatočky vykurovania (R)
    1½
    2“
    2“
    2“
    2“
    Kategória plynu
    Nemecko
    II2ELL3P
    II2ELL3P
    II2ELL3P
    II2ELL3P
    II2ELL3P
    Rakúsko
    II2H3P
    II2H3P
    II2H3P
    II2H3P
    II2H3P
    Švajčiarsko
    I2H
    I2H
    I2H
    I2H
    I2H
    Hodnoty plynovej prípojky:
    Zemný plyn E/H (Hi = 9,5 kWh/m³ = 34,2 MJ/m 3) (m³/h)
    13.1
    16,8
    21
    25.2
    29,4
    Zemný plyn LL (Hi = 8,6 kWh/m³ = 31,0 MJ/m³) 1) (m³/h)
    14,6
    18,6
    23,3
    27,9
    32,6
    Skvapalnený plyn P (Hi = 12,8 kWh/kg = 46,1 MJ/kg) 2) (kg/h)
    9,6
    12,5
    15,6
    18,7
    21,8
    Tlak plynovej prípojky:
    Zemný plyn E/LL (mbar)
    20
    20
    20
    20
    20
    Skvapalnený plyn P (mbar)
    50
    50
    50
    50
    50
    Objem vykurovacej vody vo výmenníku tepla (l)
    12
    15,4
    16
    20
    22
    max. povolený pretlak kotla (bar)
    6
    6
    6
    6
    6
    max. povolená teplota prívodu (°C)
    90
    90
    90
    90
    90
    Dispozičný tlak plynového ventilátora (Pa)
    10 – 200
    10 – 150
    10 – 150
    10 – 150
    10 – 150
    Teplota spalín pri 80/60 − 50/30 pri Qmax (°C)
    65 – 45
    65 – 45
    65 – 45
    65 – 45
    65 – 45
    Teplota spalín pri 80/60 − 50/30 pri Qmin (°C)
    55 – 35
    55 – 35
    55 – 35
    55 – 35
    55 – 35
    Max. hmotnostný prietok spalín (g/s)
    56,7
    72,5
    90,8
    108,9
    127,1
    Skupina zloženia spalín podľa DVGW G 635
    G52
    G52
    G52
    G52
    G52
    Odpor vykurovacej vody pri 20 K teplotnom spáde (mbar)
    95
    100
    115
    135
    160
    Elektrická prípojka (V~/Hz)
    1~ NPE/230 VAC/50 Hz
    Vstavaná poistka (stredne pomalá) (A)
    4
    4
    4
    4
    4
    Elektrický príkon v pohotovostnom režime (W)
    5
    5
    5
    5
    5
    Elektrický príkon pri čiastočnom zaťažení/plnom zaťažení (W)
    30/240
    42/258
    42/291
    43/326
    48/350
    Druh ochrany
    IP20
    IP20
    IP20
    IP20
    IP20
    Hladina akustického tlaku pri plnom zaťažení 3) (dB(A))
    ~ 49
    ~ 54
    ~ 54
    ~ 54
    ~ 54
    Hmotnosť
    Celková hmotnosť (prázdny) (kg)
    195
    250
    271
    292
    313
    Zobraziť viacZobraziť menej
