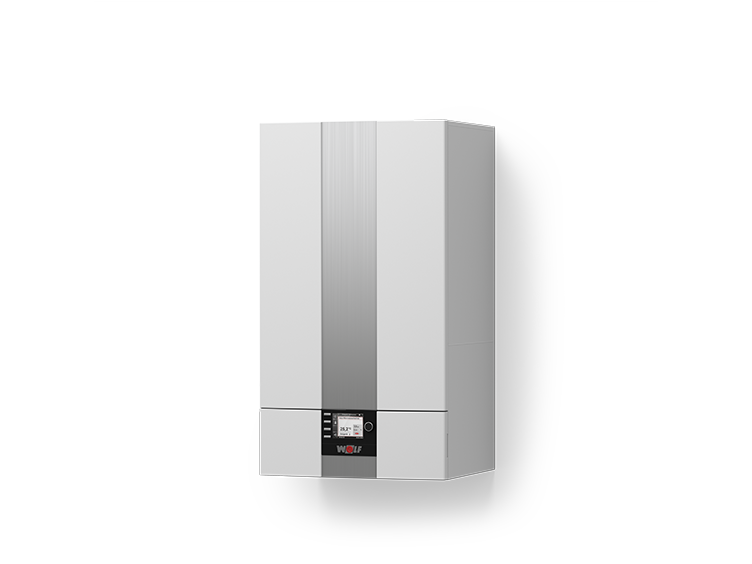

Caldaia murale a condensazione a gas

CGB-2(K)

Caldaia murale a condensazione a gas / caldaia murale a condensazione combinata

CGB-214
CGB-220
CGB-224
CGB2 (K)20
Mostra tutti
  • Caldaia a condensazione a gas CGB-2 per riscaldamento con possibilità di allacciamento per accumulatore per acqua calda sanitaria
  • Caldaia a condensazione a gas CGB-2K per riscaldamento e produzione acqua calda sanitaria tramite scambiatore a piastre in acciaio inox integrato.

Cosa vorreste sapere?

I vantaggi in breve

Caldaie a condensazione a gas, camera di combustione stagna per esercizio dipendente e indipendente dall'aria ambiente

Elevato rendimento medio stagionale fino a 110% (Hi) / 99% (Hs) per lo sfruttamento ottimale dell'energia

Possibilità di collegamento in cascata fino a 120 kW

Funzionalità ibrida con pompe di calore WOLF

Tecnologia di combustione efficiente grazie al controllo della combustione a taratura automatica con adattamento automatico alla qualità del gas

Bruciatore premiscelato per gas naturale gas liquido (GPL), potenza termica modulante a partire da 1,8 kW

Vaso di espansione, pompa modulante ad alta efficienza (EEI ≤0,20) e valvola di commutazione sanitaria a 3 vie di serie

Il passaggio a un diverso tipo di gas avviene autonomamente dall'apparecchio, senza kit di conversione e senza modificare la centralina.

Regolazione automatica della CO2 grazie al controllo della combustione a taratura automatica per emissioni estremamente basse.

Utilizzo ottimale della tecnologia a condensazione grazie al controllo della pompa di circolazione in base al salto di temperatura, che garantisce la minima temperatura di ritorno possibile in tutte le condizioni di esercizio e rende superflua la valvola di bypass

Scambiatore di calore primario estraibile sotto pressione senza necessità di scaricare il circuito idraulico

Scambiatore di calore del riscaldamento rivestito WOLF “ALUPro” vetrificato al plasma con effetto autopulente

Compatibilità con dispositivi smarthome grazie a WOLF Link Home integrato

Nuovo sistema di gestione WOLF WRS-2 con funzioni di configurazione e regolazione tramite smartphone o PC

Installazione veloce, facilità d'uso e manutenzione con comodo accesso a tutti i componenti

Dati tecnici

CGB-2(K)
Modello
CGB-2-14
CGB-2-20
CGB-2-24
CGB-2 K-20
CGB-2 K-24
Classe di efficienza energetica
Classe di efficienza energetica riscaldamento ambienti
A
A
A
A
A
Classe di efficienza energetica produzione di ACS
-
-
-
A
A
Dati generali
Potenza termica nominale a 80/60 °C
kW
13,5
18,9/22,2
23,8/27,1
18,9/22,2
23,8/27,1
Potenza termica nominale a 50/30 °C
kW
15,2
20,4
25,8
20,4
25,8
Portata termica al focolare
kW
14
19,6/23,0
24,6/28,0
19,6/23,0
24,6/28,0
Potenza termica minima (modulante)
a 80/60 °C
kW
1,8/4,6
3,8/6,8
4,8/6,8
3,8/6,8
4,8/6,8
a 50/30 °C
kW
2,1/5,4
4,4/7,4
5,6/7,4
4,4/7,4
5,6/7,4
Portata termica al focolare minima (modulante)
kW
1,9/4,9
3,9/6,9
4,9/6,9
3,9/6,9
4,9/6,9
Attacco mandata riscaldamento
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Attacco ritorno riscaldamento
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Attacco acqua fredda/ricircolo
G
¾”
¾”
¾”
¾”
¾”
Raccordo acqua fredda
G
¾”
¾”
¾”
¾”
¾”
Allacciamento al gas
R
½“
½“
½“
½“
½“
Attacco di aspirazione aria/scarico fumi
mm
60/100
60/100
60/100
60/100
60/100
Dimensioni
Profondità
mm
378
378
378
378
378
Larghezza
mm
440
440
440
440
440
Altezza
mm
790
790
790
790
790
Peso totale
kg
33
33
33
33
33
Sistema di aspirazione aria/scarico fumi
Tipo
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
Categoria gas
II2N3P
II2N3P
II2N3P
II2N3P
II2N3P
Valore di collegamento del gas
Gas naturale E/H (Hi=9,5 kWh/m³ = 34,2 MJ/m³)
m³/h
1,44
2,06/2,42
2,52/2,95
2,06/2,42
2,52/2,95
Gas naturale LL (Hi = 8,6 kWh/m³ = 31,0 MJ/m³)
m³/h
1,59
2,28/2,67
2,79/3,25
2,28/2,67
2,79/3,25
Gas liquido P (Hi = 12,8 kWh/m³ = 46,1 MJ/m³)
kg/h
1,07
1,53/1,80
1,87/2,19
1,53/1,80
1,87/2,19
Pressione di collegamento del gas in ingresso
Gas naturale (min-max ammesso)
mbar
20 (17-25)
20 (17-25)
20 (17-25)
20 (17-25)
20 (17-25)
Gas liquido (min-max ammesso)
mbar
50 (42,5-57,5)
50 (42,5-57,5)
50 (42,5-57,5)
50 (42,5-57,5)
50 (42,5-57,5)
Rendimento medio standard a 40/30°C (Hi/Hs)
%
110/99
110/99
110/99
110/99
110/99
Rendimento medio standard a 75/60 °C (Hi/Hs)
%
107/96
107/96
107/96
107/96
107/96
Efficienza
con carico nominale a 80/60 °C (Hi/Hs)
%
98/88
98/88
98/88
98/88
98/88
con carico parziale 30% e TR = 30 °C (Hi/Hs)
%
108/97
108/97
108/97
108/97
108/97
Impostazione di fabbrica temperatura di mandata
°C
75
75
75
75
75
Temperatura di mandata fino a circa
°C
90
90
90
90
90
Pressione massima di esercizio
bar
3
3
3
3
3
Pompa ad alta efficienza (EEI <0,23)
Portata 600 l/h (14 kW con ∆t = 20 K)
mbar
550
550
550
550
550
Portata 860 l/h (20 kW con ∆t = 20 K)
mbar
-
430
430
430
430
Portata 1030 l/h (24 kW con ∆t = 20 K)
mbar
-
-
280
-
280
Portata acqua calda sanitaria
l/min
-
-
-
2,0-6,5
2,0-8,0
Pressione minima di portata secondo EN 625
bar
-
-
-
0,4
0,65
Portata acqua D con ∆T = 30 K
l/min
-
-
-
10,3
13
Pressione massima di esercizio circuito sanitario
bar
-
-
-
10
10
Intervallo di temperatura acqua sanitaria (regolabile)
°C
-
-
-
45-65
45-65
Contenuto di acqua calda dello scambiatore di calore primario
l
1,3
1,3
1,3
1,3
1,3
Contenuto complessivo vaso di espansione
litri
10
10
10
10
10
Pressione di precarica iniziale vaso di espansione
bar
0,75-0,95
0,75-0,95
0,75-0,95
0,75-0,95
0,75-0,95
Temperatura gas di scarico 80/60-50/30 a Qmax
°C
62-45
70-50
76-50
70-50
76-50
Temperatura gas di scarico 80/60-50/30 a Qmin
°C
30-25
30-25
33-27
30-25
33-27
Prevalenza residua del ventilatore gas
a Qmax
Pa
125
135
180
135
180
a Qmin
Pa
10
14
17
17
14
Valori fumi
G52
G52
G52
G52
G52
Classe NOx
5
5
5
5
5
Portata acqua di condensa a 50/30 °C
Litri/ora
ca. 1,4
ca. 2,0
ca. 2,4
ca. 2,0
ca. 2,4
Valore pH della condensa
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
Energia elettrica assorbita in standby
W
3
3
3
3
3
Massima energia elettrica assorbita
W
17-45/59
17-51/63
17-62/88
17-51/63
17-62/88
Grado di protezione
IP
IPX4D
IPX4D
IPX4D
IPX4D
IPX4D
Collegamento elettrico/fusibili
230 V / 50 Hz / 16 A/B
230 V / 50 Hz / 16 A/B
230 V / 50 Hz / 16 A/B
230 V / 50 Hz / 16 A/B
230 V / 50 Hz / 16 A/B
