Technologie rekuperace tepla
Téměř žádné ztráty
Použití individuálně vypočítaných a na míru vyladěných systémů pro rekuperaci energie dokáže technicky a ekonomicky efektivně využít již dostupné teplo, vlhkost či chlad. Tím dochází k udržitelnému snížení spotřeby primárních energií a k pozitivnímu ovlivnění amortizace zařízení. Je možné výrazně snížit nutnost instalace dodatečných výkonových zařízení, a eliminovat tak investiční i provozní náklady. V mnoha národních i mezinárodních normách a přepisech je použití systémů pro rekuperaci energií povinně předepsáno a je třeba je dodržet!
Systémy pro rekuperaci tepla WOLF jsou kromě toho konstruovány tak, aby minimalizovaly riziko recirkulace složek vzduchu. Částice obsahující viry tak nemají téměř žádnou šanci dostat se z odváděného vzduchu do přiváděného vzduchu. Pro vzduchotechnická zařízení WOLF je k dispozici široký výběr vysoce účinných deskových a rotačních výměníků tepla. Pro modulární oblast byl vyvinut spojovací systém vysoce výkonných okruhů. Díky 100% oddělení odváděného a přiváděného proudění je zcela vyloučena recirkulace složek vzduchu.
Optimální řešení pro vzduchotechnická zařízení s rekuperací tepla v malých a středních objemech vzduchu.
Deskové výměníky tepla patří k systémům s rekuperací tepla. Používají se především u vzduchotechnických zařízení s menším a středním objemem vzduchu. Deskové výměníky tepla jsou určeny především pro oblasti, u nichž je vyžadována odolnost, nižší nároky na údržbu a vysoký stupeň účinnost a u nichž musí být současně vyloučen přenos vlhkosti do vzduchu.

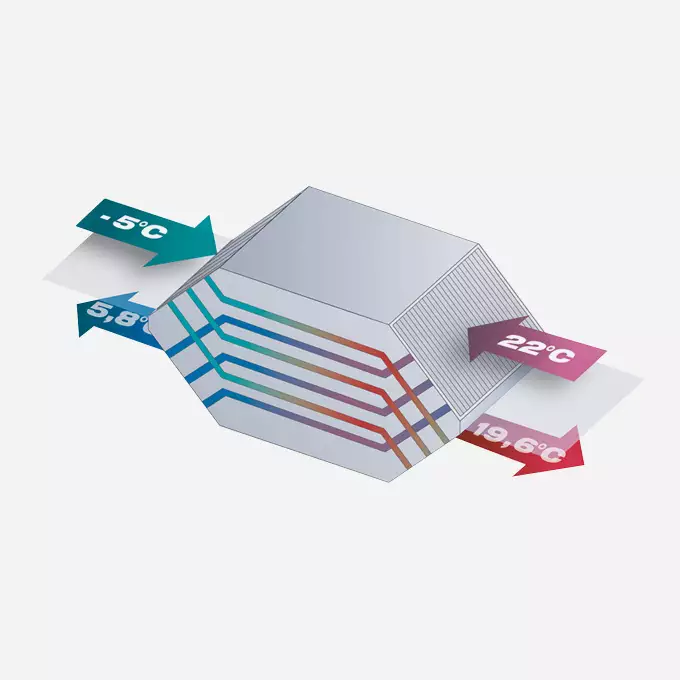

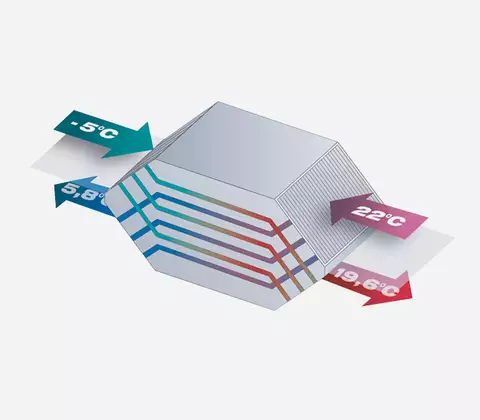

Protiproudový výměník tepla
Deskový výměník tepla
Efektivně využít již jednou vytvořené teplo nebo chlad je nejen ekologické, ale provozovatelům vzduchotechnických zařízení a investorům se finančně vyplatí.
- Účinnost až 90 %.
- Bez rizika výpadků a téměř bezúdržbový díky absenci pohyblivých dílů.
- Nepřenáší vlhkosti ani pachy.
- Bezstupňová regulace výkonu prostřednictvím obtoků.
- Možnost letního obtoku díky vestavěnému Bypassu.
- Vhodný pro adiabatické chlazení odváděného vzduchu.
- Funkce ochrany proti námraze.
- Vysoká odolnost vůči korozi díky speciálním hliníkovým deskám.
- Zcela bez obsahu silikonu.
- Velmi vysoká úroveň hygieny.
Vysoce účinný křížový výměník tepla (KGXD)
Deskový výměník tepla
Efektivně využít již jednou vytvořené teplo nebo chlad je nejen ekologické, ale provozovatelům vzduchotechnických zařízení a investorům se finančně vyplatí. Vysoce účinný deskový výměník tepla WOLF vyznačující se až 80% schopností rekuperace tepla přesvědčí zejména svou velmi vysokou provozní spolehlivostí a nízkými pořizovacími náklady při použití v oblastech s menším a středním objemem vzduchu.
- Účinnost až 80 %.
- Bez rizika výpadků a téměř bezúdržbový díky absenci pohyblivých dílů.
- Bez přenosu vlhkosti a pachů.
- Bezstupňová regulace výkonu prostřednictvím obtoků.
- Možnost letního obtoku díky vestavěnému Bypassu.
- Vhodný pro adiabatické chlazení odváděného vzduchu.
- Možnost integrované recirkulace vzduchu.
- Funkce ochrany proti námraze.
- Nízké tlakové ztráty.
- Odolnost až do 90 °C.
- Vysoká odolnost vůči korozi díky speciálním hliníkovým deskám.
- Zcela bez obsahu silikonu.
- Velmi vysoká úroveň hygieny.
Nejvyšší hygienické standardy
V našich vzduchotechnických jednotkách se se vzduchem zachází jako s jídlem. S promyšlenými technickými řešeními a optimálním designem zařízení náš nárok přesahuje plnění hygienických norem.
Ve spojení se správným provozem a pravidelnou údržbou dle VDI 6022 zajišťuje WOLF hygienickou výměnu vzduchu v budovách.
Flexibilní rekuperace tepla s nízkými prostorovými nároky
Rotační výměníky tepla patří mezi systémy s rekuperací tepla. Jejich výhodou je, že na malém prostoru dokážou zajistit vysoký rekuperační výkon, a proto vyniknou zejména při použití s velkými objemy vzduchu. Univerzálnost rotorů je dána mimořádnou konstrukcí, u níž lze volně volit parametry týkající se nosného materiálu, konstrukční hloubky, výšky vlny a průměru. Rekuperace tepla s přenosem vlhkosti nebo bez něj závisí na volbě nosného materiálu a jeho povrchové úpravy.
Kondenzační rotor
Rotační výměník tepla

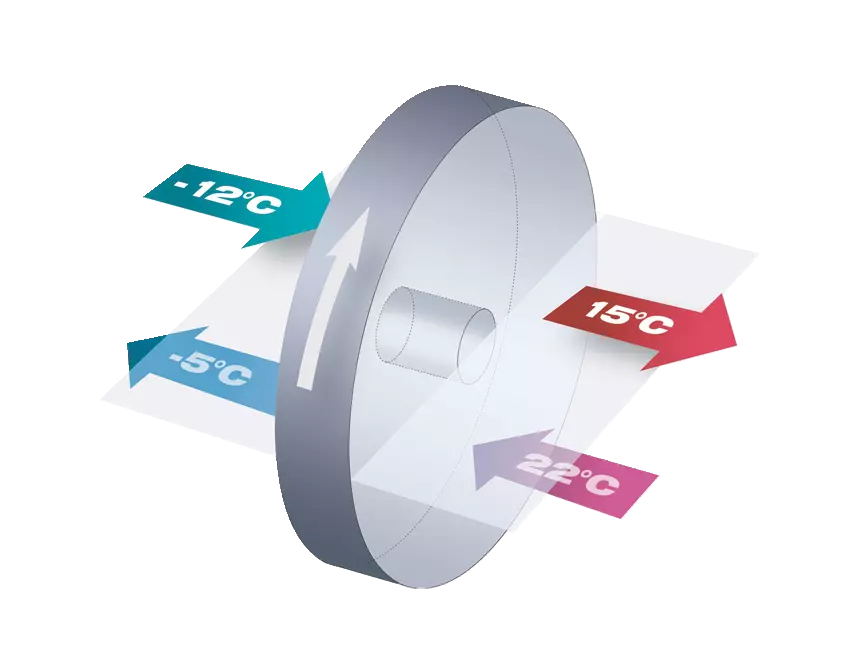

Kondenzační rotor se skládá z úložné hmoty rotoru, která přenáší teplo. Rotor je poháněn malým motorem prostřednictvím řemenu. Polovina rotoru se nachází na straně odváděného vzduchu a druhá na straně přiváděného vzduchu. V zimním provozu se úložná hmota v odváděném proudění vzduchu tímto prouděním zahřívá. Díky pomalému otáčení rotoru kolem středové osy se tepelná energie odevzdává čerstvému přiváděnému vzduchu, který se tímto zahřívá.
- Účinnost až 85 %.
- Vysoká míra přenosu na malém prostoru.
- Mnoho oblastí použití díky vysoké flexibilitě.
- Bezstupňová regulace výkonu nastavením otáček.
- Letní obtok zastavením rotoru.
- Nízké tlakové ztráty.
- Samočisticí efekt díky způsobu provozu.
- Nepřetržitý provoz – odsávací Bypass není zapotřebí.
Entalpický rotor
Rotační výměník tepla
Úložná hmota rotoru má hygroskopický povrch a kromě přenosu energie podporuje také přenos vlhkosti. Rotor je poháněn malým motorem prostřednictvím řemenu. Polovina rotoru se nachází na straně odváděného vzduchu a druhá na straně přiváděného vzduchu. V zimním provozu se úložná hmota v odváděném proudění vzduchu tímto prouděním zahřívá. Hygroskopický povrch rotoru současně s tím pohlcuje vznikající vodní páru. Díky pomalému otáčení rotoru kolem středové osy se tepelná energie a vodní pára odevzdává studenému, suchému a čerstvému přiváděnému vzduchu.
- Účinnost až 85 %.
- Vysoká míra přenosu na malém prostoru.
- Možnost přenosu vlhkosti.
- Mnoho oblastí použití díky vysoké flexibilitě.
- Bezstupňová regulace výkonu nastavením otáček.
- Letní obtok zastavením rotoru.
- Nízké tlakové ztráty.
- Samočisticí efekt díky způsobu provozu.
- Nepřetržitý provoz – odsávací Bypass není zapotřebí.
Sorpční rotor
Rotační výměník tepla
Úložná hmota sorpčního rotoru je hygroskopicky povrstvená a umožňuje celoroční přenos tepla i vlhkosti. Rotor je poháněn malým motorem prostřednictvím řemenu. Polovina rotoru se nachází na straně odváděného vzduchu a druhá na straně přiváděného vzduchu. V zimním provozu se úložná hmota v odváděném proudění vzduchu tímto prouděním zahřívá. Hygroskopicky povrstvený nosný materiál současně s tím pohlcuje vznikající vodní páru. Díky pomalému otáčení rotoru kolem středové osy se tepelná energie a vodní pára odevzdává studenému, suchému a čerstvému přiváděnému vzduchu. Tento proces je možný i v obráceném směru. Proto je sorpční rotor velmi vhodný i pro letní provoz. Tento typ může přinést enormní úspory drahé energie potřebné k chlazení.
- Účinnost až 85 %.
- Vysoká míra přenosu na malém prostoru.
- Možnost přenosu vlhkosti/odvlhčování.
- Mnoho oblastí použití díky vysoké flexibilitě.
- Bezstupňová regulace výkonu nastavením otáček.
- Letní obtok zastavením rotoru.
- Chlazení v letním provozu.
- Nízké tlakové ztráty.
- Samočisticí efekt díky způsobu provozu.
- Nepřetržitý provoz – odsávací Bypass není zapotřebí.
Vysoce účinná rekuperace tepla v kompletním systému
Také v oblastech s mimořádně vysokými nároky na kvalitu vzduchu v místnosti lze dosáhnout vysoké účinnosti rekuperace tepla. Díky 100% oddělení proudění přiváděného a odváděného vzduchu je vyloučen přenos škodlivých látek, vlhkosti, pachů či choroboplodných zárodků. Teplo nebo chlad lze navíc hydraulicky zapojit do sdružených okruhů. Díky inteligentnímu řízení se zobrazují nejdůležitější provozní údaje a vyhodnocují se nejrůznější parametry účinnosti.
Přehled recirkulačního spojovacího systému:
- 100% oddělení odváděného a přiváděného vzduchu.
- Maximální efektivita díky správnému poměru tepelného proudění, kterého nelze nikdy dosáhnout v místě stavby.
- Hydraulická stanice s minimálními tlakovými ztrátami, úsporným čerpadlem s regulovaným výkonem a přesným měřením průtoku pomocí ultrazvukového měření.
- Volitelné ukládání tepla nebo chladu
- Kompletní začlenění do systému regulace WOLF WRS-K.
- Trvalé sledování funkce a výkonu.
- Včetně uvedení do provozu pracovníky společnosti WOLF.
- Extrémně kompaktní konstrukce – projde každými dveřmi.
- K dostání také v provedení odolném vůči klimatickým vlivům.
- Nyní i s možností řízení přes BMK T10.
