Technika chłodzenia i ogrzewania za pomocą pomp ciepła
Efektywne energetycznie sprężarki agregatów chłodniczych i pomp ciepła zoptymalizowane pod kątem zastosowania i projektu.
W wielu przypadkach stabilne temperatury i optymalny klimat w pomieszczeniu mają decydujące znaczenie dla wydajności, komfortu i bezpieczeństwa pracy. Indywidualna i wydajna technika chłodzenia WOLF obejmuje skuteczne kompleksowe rozwiązania, które zapewniają idealne wyważenie kosztów inwestycji i eksploatacji. Ponadto dzięki dopracowanemu projektowi urządzeń można z łatwością instalować je na niewielkiej przestrzeni oraz cieszyć się bezpieczeństwem użytkowania.
Wysoka jakość i uniwersalność w zakresie wszystkich indywidualnych wymagań zastosowania jest zapewniana przez dział konstrukcyjny urządzeń chłodniczych firmy WOLF. Możesz polegać na nas jako na kompetentnym i mocnym partnerze w zakresie planowania, realizacji i wsparcia Twoich rozwiązań chłodniczych!6}
Do wyboru jako zestaw sprężarek bezstopniowych lub wielostopniowych (DR / IKS / IK)
Jako profesjonalista w dziedzinie systemów, firma Wolf oferuje Państwu szeroki wybór wariantów konstrukcyjnych KG Top z technologią chłodniczą i pompą ciepła dla każdych wymagań:
- Agregaty chłodnicze do chłodzenia lub osuszania.
- Całkowicie zintegrowane chłodzenie z wymiennikiem skraplacza w sekcji wyrzutowej lub z zewnętrznym agregatem chłodniczym
- Wewnętrzne lub zewnętrzne orurowanie układu chłodzenia w zależności od konstrukcji urządzenia klienta
- Urządzenia z możliwością przyłączenia pompy ciepła do chłodzenia/ogrzewania
- Wykorzystanie ciepła odpadowego w powietrzu nawiewanym w urządzeniach osuszających (nagrzewnica wtórna).
- Pompy ciepła do przekazywania ciepła odpadowego do wody użytkowej
- Specjalne urządzenie do pomieszczeń z całorocznym obciążeniem termicznym.
- Urządzenia do basenów z wymiennikiem ciepła wody basenowej lub bez
Najważniejsze zalety w skrócie

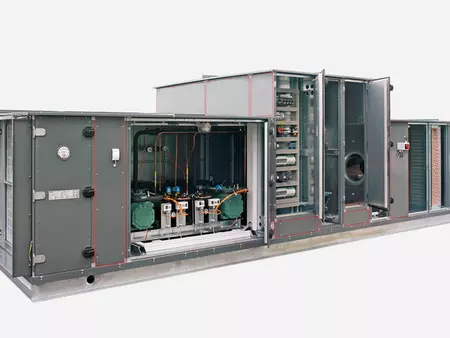

Agregat chłodniczy jest zamontowany w całości w izolowanej akustycznie sekcji pustej centrali wentylacyjnej KG Top w strumieniu powietrza wywiewanego. Doposażenie, również w urządzenia innych producentów, jest możliwe bez żadnych problemów. Zintegrowane agregaty chłodnicze firmy WOLF mają kilka istotnych zalet, które należy uwzględnić podczas planowania własnej instalacji.
- Dostosowane komponenty techniki chłodzenia i sterowania.
- Klarowne warunki gwarancji, w szczególności w połączeniu z szafą sterowniczą wszystkich urządzeń WOLF.
- Systemy z płynną regulacją wydajności (technologia Digital Scroll lub przetwornica częstotliwości).
- Wysokie współczynniki wydajności (EER/COP) i skuteczność.
- Brak strat energii spowodowanych czynnikiem pośrednim w postaci wody.
- Połączenie z adiabatycznym chłodzeniem powietrza wywiewanego.
- Oszczędność miejsca – dodatkowa jednostka zewnętrzna do generowania chłodu nie jest konieczna.
- Urządzenia wewnętrzne – urządzenia techniczne na dachu nie są konieczne (ochrona zabytków).
- Oczyszczanie (niezbędne ze względów higienicznych) strumienia powietrza wywiewanego.
- Sprężarka w strumieniu powietrza – optymalne chłodzenie komponentu.
- Zestaw sprężarek w oddzielnej części zapewnia lepszą konserwację w trakcie eksploatacji (opcja).
- Techniczne orurowanie układu chłodniczego wykonywane fabrycznie lub na miejscu na placu budowy.
- Konserwacja przez producenta.
Wielostopniowe i bezstopniowe zestawy sprężarek

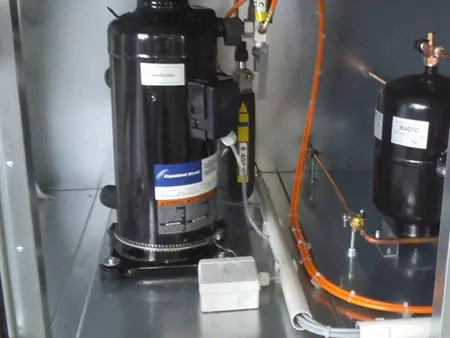

Zestaw sprężarek DR z Digital Scroll, bezstopniowy
Agregaty chłodnicze o zakresie mocy 10–30 kW.
Sprężarka / zestaw sprężarek jest montowany na amortyzatorach drgań. Jest on montowany z zaworami ssącymi i odcinającymi ciśnienie oraz grzałką karteru, kolektorem czynnika chłodniczego, osuszaczem czynnika chłodniczego, wziernikiem, przełącznikiem wysokiego/niskiego ciśnienia oraz elektronicznym lub termostatycznym zaworem rozprężnym do jednostki kompaktowej.
W przypadku kilku sprężarek w układzie chłodniczym urządzenia są ponadto wyposażone w system regulacji oleju, poddane próbie ciśnieniowej i opróżnione, a w momencie dostawy wypełnione gazem obojętnym. Agregaty chłodnicze WOLF spełniają wymogi bezpieczeństwa na podstawie przepisów o zapobieganiu wypadkom / VGB 20 i zostały skonstruowane oraz przebadane z uwzględnieniem obowiązujących norm i przepisów.
Szafa sterownicza do obsługi agregatu chłodniczego - obudowa z blachy stalowej, zamontowane drzwi z uszczelką gumową oraz zamek z ryglem obrotowym, lakierowanie RAL 7035, styczniki, bezpieczniki itd. na płycie montażowej z kanałami okablowania, wyłącznik główny i kontrolki w drzwiach z elastycznym okablowaniem, całkowicie zmontowana i częściowo okablowana. Testowana zgodnie z VDE 0660 część 500, DIN EN60439-1.
Montaż końcowy orurowania i okablowania , technicznych komponentów do szafy sterowniczej chłodzenia oraz uruchomienie zestawu sprężarek na placu budowy z próbą ciśnieniową, protokołem uruchomienia oraz przeszkoleniem użytkownika.
- Wszystkie komponenty należące do zestawu sprężarek są montowane fabrycznie, tworząc kompletną jednostkę funkcyjną.
- Precyzyjna regulacja temperatury i wydajna praca.
- Zestaw sprężarek sterowany z uwzględnieniem wydajności z bardzo niskim zakresem regulacji w trybie częściowego obciążenia (do 10%).
- Pełny łańcuch bezpieczeństwa z monitorowaniem wysokiego i niskiego ciśnienia.
- Odłączanie obciążenia za pomocą szafy sterowniczej wszystkich urządzeń WOLF.
- Prosty układ mechaniczny, zapewniający skuteczną eksploatację bez usterek.

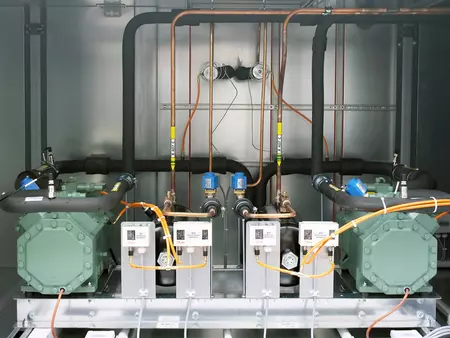

Zestaw sprężarek IK ze sprężarkami doładowującymi tłokowymi, wielostopniowymi
Agregaty chłodnicze w zakresie mocy 30–350 kW. Możliwa opcjonalna wersja jako odwracalna pompa ciepła.
Sprężarka / zestaw sprężarek jest montowany na amortyzatorach drgań. Jest on montowany z zaworami ssącymi i odcinającymi ciśnienie oraz grzałką karteru, kolektorem czynnika chłodniczego, osuszaczem czynnika chłodniczego, wziernikiem, przełącznikiem wysokiego/niskiego ciśnienia oraz elektronicznym lub termostatycznym zaworem rozprężnym do jednostki kompaktowej.
W przypadku kilku sprężarek w układzie chłodniczym urządzenia są wyposażone w system regulacji oleju, poddane próbie ciśnieniowej i opróżnione, a w momencie dostawy wypełnione gazem obojętnym. Spełniają wymogi bezpieczeństwa wg UVV/VGB 20. Skonstruowane oraz przebadane z uwzględnieniem obowiązujących norm i przepisów.
Szafa sterownicza do obsługi agregatu chłodniczego - obudowa z blachy stalowej, zamontowane drzwi z uszczelką gumową oraz zamek z ryglem obrotowym, lakierowanie RAL 7035, styczniki, bezpieczniki itd. na płycie montażowej z kanałami okablowania, wyłącznik główny i kontrolki w drzwiach z elastycznym okablowaniem, całkowicie zmontowana i częściowo okablowana. Testowana zgodnie z VDE 0660 część 500, DIN EN60439-1.
Montaż końcowy orurowania i okablowania, technicznych komponentów do szafy sterowniczej chłodzenia oraz uruchomienie zestawu sprężarek na placu budowy z próbą ciśnieniową, protokołem uruchomienia oraz przeszkoleniem użytkownika.
- Wszystkie komponenty należące do zestawu sprężarek są montowane fabrycznie, tworząc kompletną jednostkę funkcyjną.
- Stopniowa regulacja temperatury i wydajna praca.
- 4-/6- lub 8-stopniowy zestaw sprężarek.
- Odłączanie obciążenia już wbudowane w szafę sterowniczą chłodzenia.
- Komunikacja ze sterowaniem całego urządzenia Wolf przez magistralę.
- Samonośna rama podstawy. Jeżeli podczas instalacji konieczne jest zdemontowanie części sprężarki, zestaw sprężarki można zamocować oddzielnie jako pojedynczy komponent.

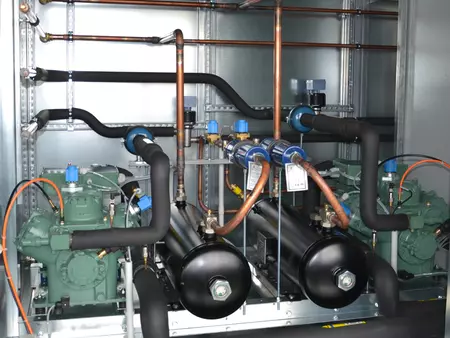

Zestaw sprężarek IKS, bezstopniowy
Agregaty chłodnicze w zakresie mocy 30–130 kW. Możliwa opcjonalna wersja jako odwracalna pompa ciepła.
Sprężarka / zestaw sprężarek jest montowany na amortyzatorach drgań. Jest on montowany z zaworami ssącymi i odcinającymi ciśnienie oraz grzałką karteru, kolektorem czynnika chłodniczego, osuszaczem czynnika chłodniczego, wziernikiem, przełącznikiem wysokiego/niskiego ciśnienia oraz elektronicznym lub termostatycznym zaworem rozprężnym do jednostki kompaktowej.
W przypadku kilku sprężarek w układzie chłodniczym urządzenia są ponadto wyposażone w system regulacji oleju, poddane próbie ciśnieniowej i opróżnione, a w momencie dostawy wypełnione gazem obojętnym. Spełniają wymogi bezpieczeństwa wg UVV/VGB 20. Skonstruowane oraz przebadane z uwzględnieniem obowiązujących norm i przepisów.Szafa sterownicza do obsługi agregatu chłodniczego – obudowa z blachy stalowej, zamontowane drzwi z uszczelką gumową oraz zamek z ryglem obrotowym, lakierowanie RAL 7035, styczniki, bezpieczniki itd. na płycie montażowej z kanałami okablowania, wyłącznik główny i kontrolki w drzwiach z elastycznym okablowaniem, całkowicie zmontowana i częściowo okablowana. Testowana zgodnie z VDE 0660 część 500, DIN EN60439-1.
Montaż końcowy orurowania i okablowania , technicznych komponentów do szafy sterowniczej chłodzenia oraz uruchomienie zestawu sprężarek na placu budowy z próbą ciśnieniową, protokołem uruchomienia oraz przeszkoleniem użytkownika.
- Wszystkie komponenty należące do zestawu sprężarek są montowane fabrycznie, tworząc kompletną jednostkę funkcyjną.
- Precyzyjna regulacja temperatury i wydajna praca.
- Zestaw sprężarek sterowany z uwzględnieniem wydajności z bardzo niskim zakresem regulacji w trybie częściowego obciążenia (do ok. 20%).
- Pełny łańcuch bezpieczeństwa z monitorowaniem wysokiego i niskiego ciśnienia.
- Odłączanie obciążenia już wbudowane w szafę sterowniczą chłodzenia.
- System nadzoru oleju i sterowania.
- Samonośna rama podstawowa. Jeżeli podczas instalacji konieczne jest zdemontowanie części sprężarki, zestaw sprężarki można zamocować oddzielnie jako pojedynczy komponent.

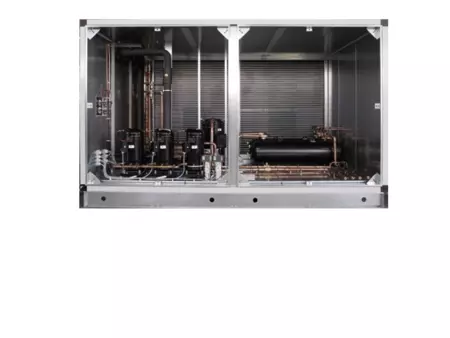

Wbudowane źródła ciepła i chłodu
Ciepło i chłód wytwarzane w procesie sprężania jest obecnie modnym rozwiązaniem. Jest to zasadne ze względu na energię pierwotną, a zarazem praktyczne. Do umiejętnego zastosowania potrzebny jest wysoki poziom wiedzy – przecież ostatecznie nikt nie powinien przebywać w zbyt wychłodzonych lub nagrzanych pomieszczeniach.
Oprócz wieloletniego doświadczenia w zakresie techniki chłodzenia, firma WOLF korzysta również z najnowocześniejszych technologii w procesach chłodzenia, które są idealnie dostosowane do sterowania centralami klimatyzacyjnymi firmy WOLF. Dostępne są na przykład sprężarki sterowane falownikiem o dużym zakresie wydajności, co jest szczególnie ważne przy zastosowaniu wentylatorów EC pracujących z regulacją opartą na stężeniu CO₂. Dostępne są rozwiązania modułowe oraz całkowicie indywidualne, precyzyjnie dostosowane do poszczególnych zastosowań. Rozwiązania Plug and Play, które należy jeszcze podłączyć lokalnie lub systemy modułowe: w zakresie zintegrowanej techniki sprężania WOLF oferuje szeroki zakres rozwiązań, małych i dużych.
Zalety w skrócie
- decentralne, zintegrowane doprowadzenie ciepła i chłodu
- maksymalna wydajność dzięki wykorzystaniu powietrza wywiewanego
- rozwiązania Plug&Play do wyjątkowo szybkiej instalacji
- szeroka wiedza w zakresie doradztwa i konstrukcji
- Kompleksowy serwis WOLF
- wybór najnowocześniejszych komponentów
- idealne współdziałanie między sprężarką a sterowaniem
- brak niebezpieczeństwa z powodu zamarzających przewodów
