Technologie de chauffage/refroidissement intégrée
Pompes à chaleur à haut rendement énergétique et adaptées au projet et à l'application.
Dans la plupart des cas, des températures stables et un climat ambiant optimal sont essentiels pour les performances, le bien-être et la sécurité de fonctionnement. Avec a technologie du froid individuelle et de grande puissance de WOLF, vous obtenez des solutions globales efficaces qui forment une combinaison parfaite entre les frais d’investissement et d’exploitation, une intégration compacte et la sécurité de fonctionnement.
Le département du froid de WOLF garantit d’usine la qualité et la flexibilité élevées pour toutes les exigences spécifiques des applications. Pour la conception, la réalisation et le suivi de vos applications frigorifiques, vous pouvez également compter sur un partenaire fort et compétent !
Kit de compresseurs (DR / IKS / IK), progressif ou successif (au choix)
Avec la technologie de pompes à chaleur, le fournisseur de solutions professionnelles Wolf vous propose différentes variantes d’exécution KG Top pour tous les besoins :
- Groupes frigorifiques pour refroidissement ou déshumidification.
- Froid entièrement intégré avec registre de condenseur côté air rejeté ou encore avec condenseur externe.
- Tuyauterie frigorifique interne ou externe en fonction de la construction spécifique de centrale selon les besoins du client.
- Centrales avec commutation de pompe à chaleur pour refroidissement/chauffage.
- Utilisation de la chaleur parasite dans l’air pulsé pour les déshumidificateurs (batterie de réchauffage).
- · Pompe à chaleur air repris pour transmission de la chaleur parasite à l’eau.
- Centrale spéciale pour locaux caractérisés par de fortes charges thermiques tout au long de l’année.
- Centrales de piscines avec et sans condenseur d’eau de bassin.
Aperçu des avantages « cool »
Le groupe frigorifique est entièrement intégré à une section vide KG Top insonorisée, dans le flux d’air repris de la centrale de ventilation. Tout rééquipement est toujours possible, même des unités d’autres marques. Les groupes frigorifiques intégrés de WOLF offrent quelques avantages essentiels que vous ne pouvez pas omettre lors de la conception.
- Composants assortis de la technique frigorifique et de régulation.
- Conditions de garantie clairement délimitées, en particulier en relation avec une armoire de commande complète WOLF.
- Systèmes à régulation progressive de puissance (technologie Digital Scroll et variateur de fréquences).
- Coefficients de performance (EER/COP) et rendements élevés.
- Pas de perte énergétique due au fluide intermédiaire qu’est l’eau.
- Combinaison avec refroidissement adiabatique de l’air repris.
- Gain de place : aucune unité extérieure supplémentaire n’est requise pour la production du froid.
- Unités intérieures : aucun appareil requis sur le toit (préservation du patrimoine).
- Traitement du flux d’air neuf requis quant à l’hygiène.
- Compresseur dans le flux d’air : refroidissement optimal du compresseur.
- Kit de compresseurs dans un caisson séparé pour faciliter l’entretien lors du service (option).
- Tuyauterie frigorifique en usine ou in situ sur chantier.
- Entretien par le fabricant.
Kit de compresseurs

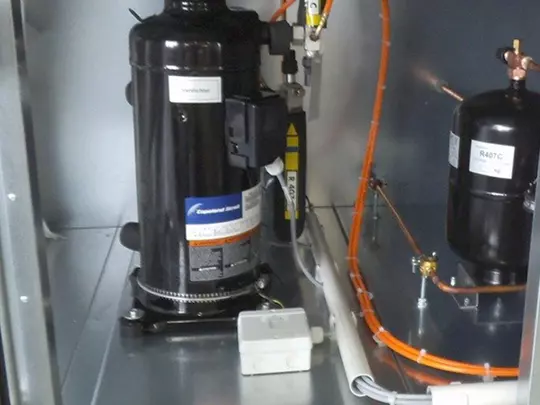

Kit de compresseurs DR avec compresseur à spirale (scroll) numérique, progressif
Groupes frigorifiques, plage de puissance de 10-30 kW.
Le compresseur/kit de compresseurs est monté sur silent-bloc. Il est assemblé en une unité compacte, vannes d'arrêt à l'aspiration et au refoulement et chauffage du carter d'huile inclus, avec réservoir collecteur de fluide, sécheur du réfrigérant, voyant, pressostat haute/basse pression et détendeur électronique ou thermostatique.
Dans le cadre de plusieurs compresseurs du circuit frigorifique, les appareils sont équipés d'un système de régulation d'huile, testés sous pression, purgés et remplis de gaz de protection (état à la livraison). Les groupes frigorifiques WOLF répondent au dispositif de sécurité conformément aux prescriptions UVV / VGB 20 et sont conçus et contrôlés en conformité avec les normes et prescriptions en vigueur.
Une armoire de commande pour le fonctionnement du groupe frigorifique, boîtier en tôle d'acier, une porte avec caoutchouc d'étanchéité et fermeture à tourniquet, peinture RAL 7035, contacteurs, fusibles, etc. sur la plaque de montage avec goulottes de câblage, commutateur principal et témoins dans la porte avec câblage flexible, complètement montée et câblée partiellement, contrôlée conformément à VDE 0660 Partie 500, DIN EN60439-1.
Montage final de la tuyauterie frigorifique, câblage des composants frigorifiques pour l'armoire de commande frigorifique et la mise en service du kit de compresseurs sur chantier avec contrôle de rapport de mise en service et formation de l'utilisateur.
- · Tous les composants du kit de compresseurs sont conçus en usine comme une unité fonctionnelle complète.
- Régulation de température précise et fonctionnement efficace.
- Kit de compresseurs avec régulation de puissance, capacité de régulation faible en mode de charge partielle (jusqu'à env. 10 %).
- Chaîne de sécurité complète avec surveillance haute et basse pression.
- Commutation de délestage par l'intermédiaire de l'armoire de commande WOLF.
- Une mécanique simple et un fonctionnement robuste et sans problème.

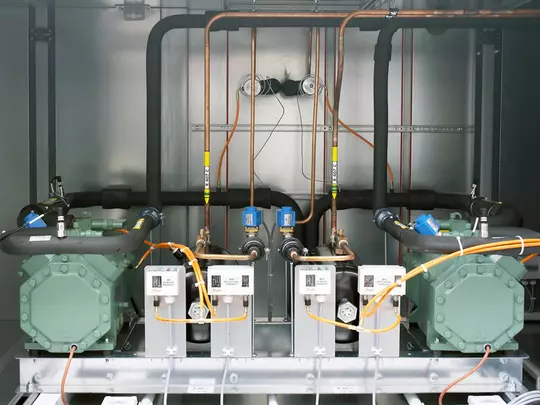

Kit de compresseurs IK avec compresseurs à piston, successif
Groupes frigorifiques dans une plage de puissance de 30 à 350 kW. Possibilité d'exécution (en option) comme pompe à chaleur réversible.
Le compresseur/kit de compresseurs est monté sur silent-bloc. Il est assemblé en une unité compacte, vannes d'arrêt à l'aspiration et au refoulement et chauffage du carter d'huile inclus, avec réservoir collecteur de fluide, sécheur du réfrigérant, voyant, pressostat haute/basse pression et détendeur électronique ou thermostatique.
Dans le cadre de plusieurs compresseurs du circuit frigorifique, les appareils sont équipés d'un système de régulation d'huile, testés sous pression, purgés et remplis de gaz de protection (état à la livraison). Les groupes frigorifiques WOLF répondent au dispositif de sécurité conformément aux prescriptions UVV / VGB 20 et sont conçus et contrôlés en conformité avec les normes et prescriptions en vigueur.
Une armoire de commande pour le fonctionnement du groupe frigorifique, boîtier en tôle d'acier, une porte avec caoutchouc d'étanchéité et fermeture à tourniquet, peinture RAL 7035, contacteurs, fusibles, etc. sur la plaque de montage avec goulottes de câblage, commutateur principal et témoins dans la porte avec câblage flexible, complètement montée et câblée partiellement, contrôlée conformément à VDE 0660 Partie 500, DIN EN60439-1.
Montage final de la tuyauterie frigorifique, câblage des composants frigorifiques pour l'armoire de commande frigorifique et la mise en service du kit de compresseurs sur chantier avec contrôle de rapport de mise en service et formation de l'utilisateur.
- Tous les composants du kit de compresseurs sont conçus en usine comme une unité fonctionnelle complète.
- Régulation de température précise et fonctionnement efficace.
- Kit de compresseurs à 4/6/8 niveaux.
- Commutation de délestage déjà intégrée dans l'armoire de commande frigorifique.
- Communication via bus vers la régulation de l'appareil WOLF.
- Cadre support autoportant ; si l'élément de compression doit être démonté pour la mise en place, le kit de compresseurs peut être mis en place séparément comme composant individuel.

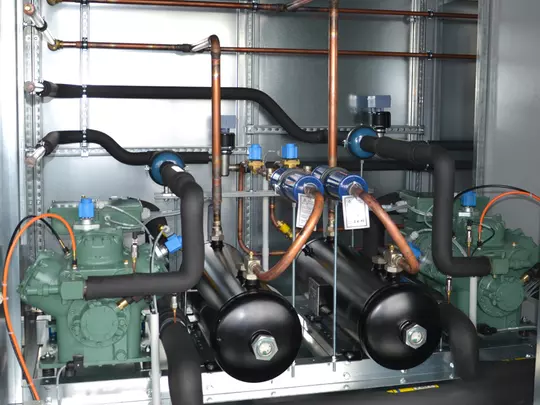

Kit de compresseurs IKS, progressif
Groupes frigorifiques dans une plage de puissance de 30 à 130 kW. Possibilité d'exécution (en option) comme pompe à chaleur réversible.
Le compresseur/kit de compresseurs est monté sur silent-bloc. Il est assemblé en une unité compacte, vannes d'arrêt à l'aspiration et au refoulement et chauffage du carter d'huile inclus, avec réservoir collecteur de fluide, sécheur du réfrigérant, voyant, pressostat haute/basse pression et détendeur électronique ou thermostatique.
Dans le cadre de plusieurs compresseurs du circuit frigorifique, les appareils sont équipés d'un système de régulation d'huile, testés sous pression, purgés et remplis de gaz de protection (état à la livraison). Les groupes frigorifiques WOLF répondent au dispositif de sécurité conformément aux prescriptions UVV / VGB 20 et sont conçus et contrôlés en conformité avec les normes et prescriptions en vigueur.
Une armoire de commande pour le fonctionnement du groupe frigorifique, boîtier en tôle d'acier, une porte avec caoutchouc d'étanchéité et fermeture à tourniquet, peinture RAL 7035, contacteurs, fusibles, etc. sur la plaque de montage avec goulottes de câblage, commutateur principal et témoins dans la porte avec câblage flexible, complètement montée et câblée partiellement, contrôlée conformément à VDE 0660 Partie 500, DIN EN60439-1.
Montage final de la tuyauterie frigorifique, câblage des composants frigorifiques pour l'armoire de commande frigorifique et la mise en service du kit de compresseurs sur chantier avec contrôle de rapport de mise en service et formation de l'utilisateur.
- Tous les composants du kit de compresseurs sont conçus en usine comme une unité fonctionnelle complète.
- Régulation de température précise et fonctionnement efficace.
- Kit de compresseurs avec régulation de puissance, capacité de régulation faible en mode de charge partielle (jusqu'à env. 20 %).
- Chaîne de sécurité complète avec surveillance haute et basse pression.
- Commutation de délestage déjà intégrée dans l'armoire de commande frigorifique.
- Système de surveillance d'huile et de régulation.
- Cadre support autoportant ; si l'élément de compression doit être démonté pour la mise en place, le kit de compresseurs peut être mis en place séparément comme composant individuel.
Sources de chaleur et de refroidissement intégrées
La tendance est de produire la chaleur et le froid par un processus de compression. La source d'énergie est primaire, judicieuse et pratique. Pour un fonctionnement impeccable, un haut niveau de savoir-faire est nécessaire, parce que finalement personne ne doit se transformer en glaçon ni se liquéfier sur place.
Outre de nombreuses années d'expérience dans le domaine de la technologie du froid, WOLF peut également recourir aux technologies les plus modernes dans les processus frigorifiques, qui sont parfaitement adaptés à la régulation des centrales de traitement d'air WOLF. Nous proposons des compresseurs scroll régulés par inverter, qui peuvent être régulés sur une grande plage de puissance, ce qui est particulièrement important lors de l'utilisation de ventilateurs EC, dont le fonctionnement est asservi à la teneur en CO₂. Nous proposons des solutions aussi bien modulaires que totalement personnalisées pouvant être adaptées précisément à chaque application. Des solutions Plug&Play, ne nécessitant qu'un raccordement local ou systèmes modulaires : en termes de technique de compression intégrée, WOLF propose toute la gamme de solutions, des plus petites aux plus grandes.
Aperçu des avantages
- Alimentation calorifique et frigorifique intégrée et décentralisée
- Efficacité maximale par l'utilisation de l'air repris
- Solutions Plug&Play pour accélérer particulièrement l'installation
- Large savoir-faire lors du conseil et du dimensionnement
- SAV WOLF étendu
- Sélection des composants les plus modernes
- Interaction parfaite entre compresseur et régulation
- Aucun risque de gel des conduits
