Κλάση ενεργειακής απόδοσης θέρμανσης χώρου χαμηλών θερμοκρασιών
A+++
A+++
A+++
A+++
A+++
A+++
A+++
Κλάση ενεργειακής απόδοσης θέρμανσης χώρου μεσαίων θερμοκρασιών
A+
A++
A+
A+
A++
A++
A++

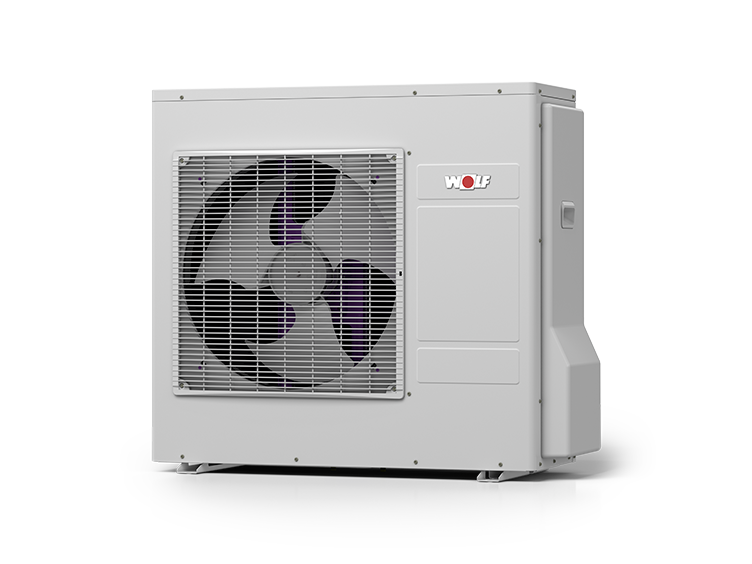

Πλάτος x Ύψος x Βάθος εξωτ. μονάδας (με ποδαράκια, με εμπρόσθιες πόρτες) (mm)
964 x 862 x 363
964 x 862 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363
964 x 1261 x 363

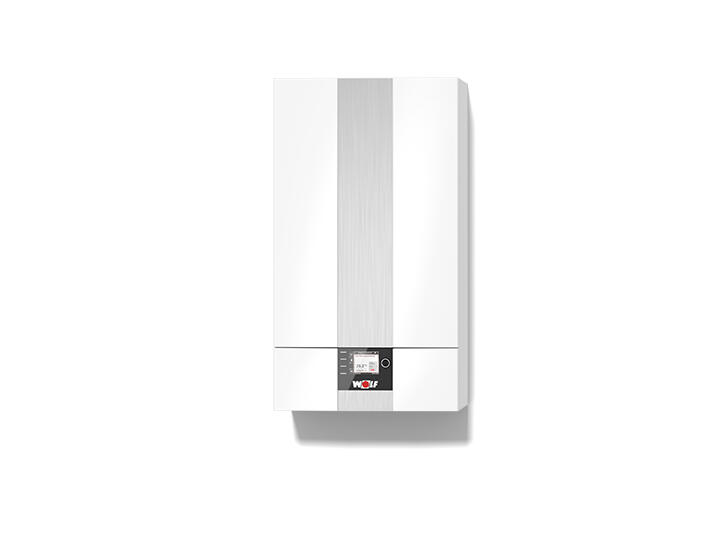

Πλάτος x Ύψος x Βάθος εσωτ. μονάδας (με ποδαράκια, με εμπρόσθιες πόρτες) (mm)
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
440 x 790 x 340
Βάρος εξωτερικής μονάδας / εσωτερικής μονάδας (kg)
66 / 31
66 / 31
110 / 30
110 / 32
110 / 35
110 / 37
110 / 37
Τύπος ψυκτικού μέσου / GWP (- /)
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
R410A / 2088
Ποσότητα πλήρωσης / CO2 eq (kg / t)
2,15 / 4,49
2,15 / 4,49
2,95 / 6,16
2,95 / 6,16
2,95 / 6,16
2,95 / 6,16
3,25 / 6,16
Μέγιστο μήκος γραμμών ψυκτικού μέσου (m)
25
25
25
25
25
25
25
Ποσότητα ψυκτικού συμπλήρωσης για μήκος γραμμής >12m - 25m (g/m)
60
60
60
60
60
60
Λάδι ψυκτικού μέσου
FV68S
FV68S
FV50S
FV50S
POE
POE
POE
Ποσότητα λαδιού ψυκτικού μέσου (ml)
650
650
1700
1700
1100
1100
1100
Τύπος συμπιεστή
Περιστροφικός
Περιστροφικός
Scroll
Scroll
Διπλός περιστροφικός
Διπλός περιστροφικός
Διπλός περιστροφικός
Μέγιστη πίεση λειτουργίας (bar)
43
43
43
43
43
43
43
Θερμική ισχύς / COP κατά EN14511
A2/W35 Ονομαστική ισχύς (kW / -)
3,4 / 3,7
5,0 / 3,5
7,7 / 3,5
9,6 / 3,3
7,6 / 3,8
8,8 / 3,8
11,0 / 3,3
A7/W35 Ονομαστική ισχύς (kW / -)
5,2 /4,9
7,3 / 4,8
11,1 / 4,7
14,1 / 4,3
10,2 / 4,8
12,1 / 4,8
13,8 / 3,6
A-7/W35 Max. ισχύς (kW / -)
5,1 / 2,9
6,2 / 2,7
7,7 / 2,5
9,5 / 2,5
8,1 / 2,3
8,7 / 2,3
10,9 / 2,4
Περιοχή ισχύος σε A2/W35 (kW)
1,9 - 6,6
1,9 - 8,8
3,6 - 9,5
3,6 - 10,9
2,9 - 10,6
3,1 - 12,4
3,5 - 12,2
Ψυκτική ισχύς / EER κατά EN14511
A35/W7 Ονομαστική ισχύς (kW / -)
4,5 / 2,5
7,6 / 2,7
6,6 / 2,7
8,2 / 2,5
8,8 / 2,7
10,7 / 2,5
11,7 / 2,1
A35/W18 Ονομαστική ισχύς (kW / -)
6,1 / 3,5
9,0 / 3,8
8,5 / 3,4
10,1 / 2,9
8,7 / 4,1
12,0 / 3,4
13,0 / 2,5
Περιοχή ισχύος συμπιεστή σε A35/W18 (kW)
2,9 / 9,6
4,9 - 11,2
4,9 - 12,9
3,1 - 11,0
3,2 - 13,2
4,5 - 14,3
Θόρυβος εξωτερικής μονάδας
Στάθμη ισχύος θορύβου (με βάση το EN 12102/EN ISO 9614-2) σε A7/W55 για ονομαστική θερμική ισχύ (dB(A))
59
63
63
63
61
63
64
Μέγιστη στάθμη θορύβου (dB(A))
60
63
65
64
64
65
66
Μέγιστη στάθμη θορύβου σε μειωμένη λειτουργία νύχτα (dB(A))
56
56
58
58
57
57
57
Όρια θερμοκρασίας λειτουργίας στη θέρμανση (°C)
+15 έως +55
+20 έως +55
+20 έως +55
+20 έως +55
+20 έως +55
+20 έως +55
+20 έως +55
Όρια θερμοκρασίας λειτουργίας στη ψύξη (°C)
+10 έως +45
+10 έως +45
+7 έως +20
+7 έως +20
+7 έως +20
+7 έως +20
+7 έως +20
Μέγιστη θερμοκρασία νερού θέρμανσης με ηλ. αντίσταση (°C)
75
75
75
75
75
75
75
Όρια θερμοκρασίας λειτουργίας αέρα στη θέρμανση min/max (°C)
-20 έως +35
-20 έως +35
-15 / +35
-15 / +35
-20 / +35
-20 / +35
-20 / +35
Όρια θερμοκρασίας λειτουργίας αέρα στη ψύξη min/max (°C)
+10 έως +45
+10 έως +45
+10 / +45
+10 / +45
+10 / +45
+10 / +45
+10 / +45
Ελάχιστη παροχή (l / min)
15
15
21
25
21
25
25
Ονομαστική παροχή (5K) (l / min)
16
19
31,8
40,4
28,8
34,1
40,2
Μέγιστη παροχή (4K) (l / min)
25
25
39,8
50,6
36
42,7
49,2
Πτώση πίεση αντλίας θερμότητας σε ονομαστική (5K) (mbar)
54
78
126
175
121
141
194
Υπολειπόμενο μανομετρικό ύψος σε ονομ. παροχή νερού (mbar)
540
490
530
340
550
460
310
Μέγιστη πίεση λειτουργίας (bar)
3
3
3
3
3
3
3
Παροχή αέρα στην ονομαστική λειτουργία (m³ / h)
2600
2600
3800
3800
3500
4200
4200
Σύνδεση θέρμ. προσαγωγή / επιστροφή / προσαγωγή ζ. ν. (mm)
28x1
28x1
28x1
28x1
28x1
28x1
28x1
Σύνδεση γραμμών ψυκτικού μέσου (UNF)
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
5/8 + 7/8
Διαστάσεις γραμμών ψυκτικού μέσου (mm)
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
10x1 + 16x1
Διαστάσεις γραμμής συμπυκνωμάτων εξωτερικής μονάδας (mm)
16
16
16
16
16
16
16
Ηλεκτρικά εξωτερικής μονάδας
Σύνδεση δικτύου / Ασφάλιση εξωτερικής μονάδας
1~NPE, 230VAC, 50Hz / 20A(C)
1~NPE, 230VAC, 50Hz / 25A(C)
1~NPE, 230VAC, 50Hz / 25A(C)
1~NPE, 230VAC, 50Hz / 32A(C)
3~NPE, 400VAC, 50Hz / 20A(C)
3~NPE, 400VAC, 50Hz / 20A(C)
3~NPE, 400VAC, 50Hz / 20A(C)
Μέγιστη απορρόφηση ισχύος ανεμιστήρων (W)
57
57
87
87
70
102
102
Απορρόφηση ισχύος στην αναμονή (W)
9
9
21
21
21
21
21
Μέγιστη απορρόφηση ισχύος / ρεύμα συμπιεστή / cosφ μέσα στα όρια εφαρμογής (kW)
3,6
3,6
5,4
6,4
5
6,6
6,3
Ρεύμα εκκίνησης συμπιεστή (A)
10
10
10
10
10
10
10
Ρεύμα εκκίνησης συμπιεστή με μπλοκαρισμένο ρότορα (A)
25
25
25
32
16
16
16
Ρεύμα ενεργοποίησης (φόρτιση των πυκνωτών DC) (A)
35
35
30
30
30
30
30
Τύπος προστασίας εξωτερικής μονάδας
Μέγιστος αριθμός εκκινήσεων συμπιεστή ανά ώρα (1/h)
6
6
6
6
6
6
6
Περιοχή συχνότητας συμπιεστή (f)
20 - 70
20 - 75
20 - 65
20 - 75
20 - 75
Τύπος προστασίας εξωτερικής μονάδας
IP24
IP24
IP24
IP24
IP24
IP24
IP24
