Kantoorgebouw GKS - Elst
Gelderland
WOLF kreeg de opdracht om het nieuwe pand voor GKS ICT Solutions in Elst te voorzien van een duurzame installatie voor verwarming en verkoeling. De installateur schakelde WOLF in om mee te denken over de beste installatieoplossing. Een van de focuspunten daarbij was de uiteenlopende comfortbehoefte voor de verschillende gebouwcomponenten.
Voor alle bouwdelen is goede ventilatie natuurlijk van groot belang. Naast de diverse duurzame maatregelen, is het nodig om gezonde en frisse lucht te blijven aanvoeren. Een centrale luchtbehandelingskast van WOLF ververst circa 7.000 m³ lucht per uur. Op het dak van het kantoorgebouw staan 13 stuks CHA-10 monoblock warmtepompen geïnstalleerd, waarvan 8 stuks op één dakframe in een parallelle cascade-opstelling. Deze zorgen voor aangename warmte in de winter en zachte verkoeling in de zomer.
De nieuwbouw moet bij oplevering voldoen aan een GPR-score van 8.0, wat betekent dat hoge eisen worden gesteld aan de bouwmaterialenkwaliteit, thermische en akoestische isolatie, duurzaamheid én het energiegebruik op lange termijn.
- Functie: kantoor met bedrijfshal en 4 bedrijfsunits
- Oppervlakte (BVO): 3.200 m²
- Oplevering: 2021
De technische installatie
- Compact unit met sorptie warmtewiel, voor optimale thermische- en latente energieterugwinning. Eurovent gecertificeerd en met energielabel A+, standaard T2 en TB2, en energiezuinige EC-ventilatoren.
- De afdichting van het warmtewiel is met een labyrint afdichting, maximale luchtdichtheid en minimale lekkage (max. 2%). De koeler functioneert in de winter als verwarmer, toepassing als change-over.
- Een groot voordeel is dat de unit te splitsen is in drie secties, veel gemak voor intern transport. De kanaalaansluitingen naar keuze, aanzuig aan de bovenzijde.
- Natuurlijk koudemiddel R290 met GWP van 3 (Global Warming Potential).
- Geschikt voor aanvoertemperatuur tot 70grC.
- Laag geluidsniveau door speciale ventilator en EPP kern, < 35d(B)A in nachtbedrijf op 3m afstand.
- Smart grid ready.
- Keymark certificering. - De compacte totaaloplossing met communicatie op afstand!

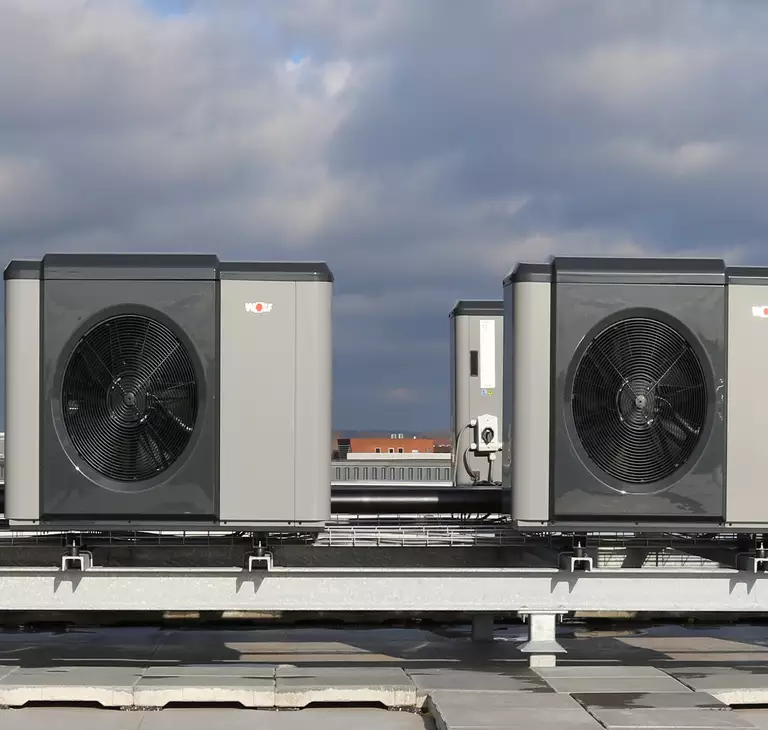

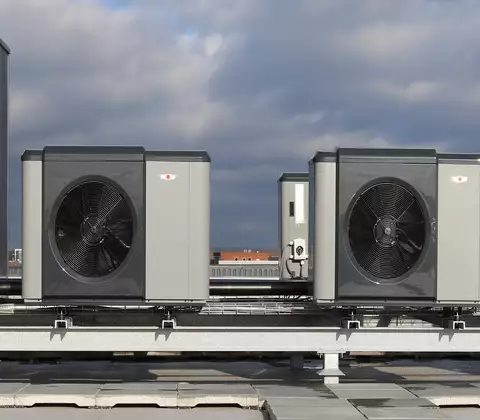

Op het dak van het kantoorgebouw zijn meerdere CHA-10 warmtepompen geïnstalleerd. Gekozen is voor een parallelle cascade-opstelling, waardoor alle warmtepompen naar de zijkant uitblazen en elkaar thermisch en akoestisch niet beïnvloeden. Alle buitendelen zijn middels volledig geïsoleerde kunststof leidingen gekoppeld aan de binnenunits in de technische ruimte. Hier zijn de units aangesloten op een vierpijps verdeler, zodat gelijktijdig verwarmd en gekoeld kan worden. Een speciale sproeiverdeling in de buffertanks zorgt voor een temperatuur-gelaagdheid en een optimale energieaanvoer naar het gebouw.
De CHA-10 is Smart Grid-ready. Dit betekent dat de opgewekte energie van de PV-panelen kan worden aangewend voor de voeding van de warmtepomp-units. Gekozen is voor de KNX-koppeling van de CHA, zodat het gebouwbeheersysteem naast de aansturing van de klimaatinstallaties, zonnepanelen, verlichting en buitenzonwering ook de energieoptimalisatie van het gebouw in combinatie met de warmtepompen kan regelen. Bovendien wordt alle data via de KNX-koppeling uitgelezen, waardoor optimaal inzicht in de installaties ontstaat. In de verhuurbare bedrijfsunit wordt een koppeling gemaakt met de WOLF Smartset portal. Hierdoor kan de gebruiker de installaties ook op afstand monitoren en beheren.
