Wohnraumlüftung FWL-100

Für Wohnheim- und Geschosswohnungsbauprojekte mit Wärmerückgewinnung

Speziell entwickelt für kleinere Wohnungen bis knapp 70 m² (Geschosswohnungsbau oder z.B. Studenten- oder Altenwohnheimen).

FWLF-100 Deckenversion
FWL100 Unterputzversion
FWLD-80 Aufputzversion

Der Fokus der FWL-100 liegt dabei auf den wichtigsten Eigenschaften für den Wohnungsbau:

  • Geringer Platzbedarf
  • Einfachste Installation dank geringer Umfeldmaßnahmen
  • Automatische Feuchteregelung bei guter Effizienz

Was möchten Sie wissen?

Produktvorteile

Allroundlösung: Flexibles KWL-System für Neubau und Sanierung von Wohnungen. Verfügbar als Decken-, Unterputz- oder Aufputzvariante. Als dezentrale und zentrale Lösung planbar.

Einfache Regelung: Automatikmodus und wichtigste Funktionen wie Filter- und Fehlermeldung sind abgedeckt.

Serienmäßiger Zusatzkomfort: Inklusive Enthalpiewärmetauscher und Vorheizregister für hohen Wohnkomfort.

Objektschutz: Feuchtesensor im Standardumfang für bedarfsgerechte Lüftung.

Voll förderfähig: Erfüllt Förderkriterien des Bundes.

Installationsvorteile

Zeitsparende und dadurch kostengünstige Installation

wolf

Enthalpiewärmetauscher serienmäßig

Dadurch entfällt die Notwendigkeit einer Kondensatleitung.

wolf

Easy-Connect-Stutzen

Mehrfach patentierte Installationsweise für einfache Installation mit wenigen Handgriffen.

wolf

Exakte Unterputzinstallation

Unterputzgehäuse für die Rohbauphase mit speziellem Hakensystem zur Installation.

wolf

Angepasster Mauerblock

Erleichterung der Außen- und Fortluftanbindung schon in
der Rohbauphase.

wolf

Revisionsklappe

Perfekt passend an die Gerätegröße für abgehängte
Decken.

Technische Daten

Typ
FWL-F-100
FWL-100
FWL-D-80
Versionen
Deckenversion
Unterputzversion
Aufputzversion
Geräteart
Zentral
Zentral
Dezentral
Luftleistung
m³/h
80
80
80
Wärmebereitstellungsgrad*
%
84
84
86
Filterklasse
ISO Coarse 60 %
ISO Coarse 60 %
ISO Coarse 60 %
Filterklasse optional
ISO ePM1 50 %
ISO ePM1 50 %
ISO ePM1 50 %
Enthalpie-Wärmetauscher
ja
ja
ja
Vorheizregister serienmäßig
ja
ja
ja
Constant Flow
ja
ja
ja
Abmessungen (B x H x T)*,**
mm
519x935x206
524x970x206***
524x970x206
Kanalanschluss (Außen- & Fortluft)
DN
125
125
125
Kanalanschluss (Zu- und Abluft), Standard
DN
75
75
-
Gewicht*
kg
<25
<25
<25

Technische Daten

  • FWL-F-100

  • FWL-100

  • FWL-D-80

    Versionen
    Deckenversion
    Unterputzversion
    Aufputzversion
    Geräteart
    Zentral
    Zentral
    Dezentral
    Luftleistung (m³/h)
    80
    80
    80
    Wärmebereitstellungsgrad* (%)
    84
    84
    86
    Filterklasse
    ISO Coarse 60 %
    ISO Coarse 60 %
    ISO Coarse 60 %
    Filterklasse optional
    ISO ePM1 50 %
    ISO ePM1 50 %
    ISO ePM1 50 %
    Enthalpie-Wärmetauscher
    ja
    ja
    ja
    Vorheizregister serienmäßig
    ja
    ja
    ja
    Constant Flow
    ja
    ja
    ja
    Abmessungen (B x H x T)*,** (mm)
    519x935x206
    524x970x206***
    524x970x206
    Kanalanschluss (Außen- & Fortluft) (DN)
    125
    125
    125
    Kanalanschluss (Zu- und Abluft), Standard (DN)
    75
    75
    -
    Gewicht* (kg)
    <25
    <25
    <25

    Einbaubeispiel

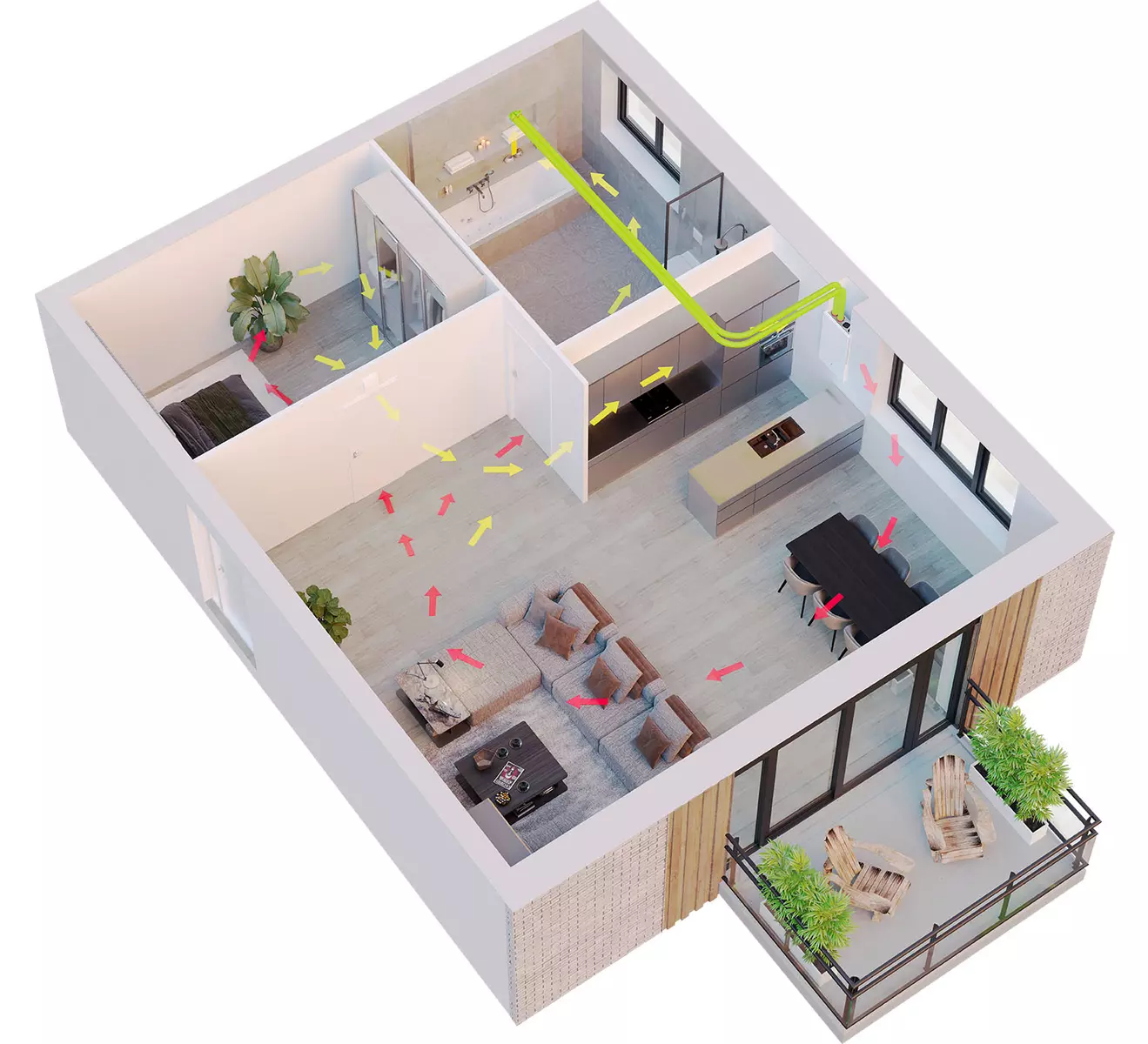

    1,5-Zimmer-Wohnung – Unterputzinstallation

    • 1,5 Zimmer-Wohnung, 43 m² für eine Person
    • Unterputzvariante "FWL-100"
    • Abluft für Bad über 2x DN 75 Rundkanal und UniAir Designventil
    • Zu- und Abluft für Wohn-Ess-Bereich direkt am Gerät
    • Mauerblock und Außengitter für Außenwandinstallation
    WOLF FWL 100 Unterputz
    WOLF FWL 100 Unterputz

    Einbaubeispiel

    2,5 Zimmer-Wohnung – Unterputzinstallation mit RenovatAir Mixfan

    • 2,5 Zimmer-Wohnung, 58 m² für zwei Personen
    • Unterputzvariante "FWL-100"
    • Abluft für Bad über 2x DN 75 Rundkanal und UniAir Designventil
    • Zu- und Abluft für Wohn-Ess-Bereich direkt am Gerät
    • RenovatAir Mixfan für Zuluftversorgung des Schlafzimmers
    • Mauerblock und Außengitter für Außenwandinstallation
    wolf
    wolf

    Einbaubeispiel

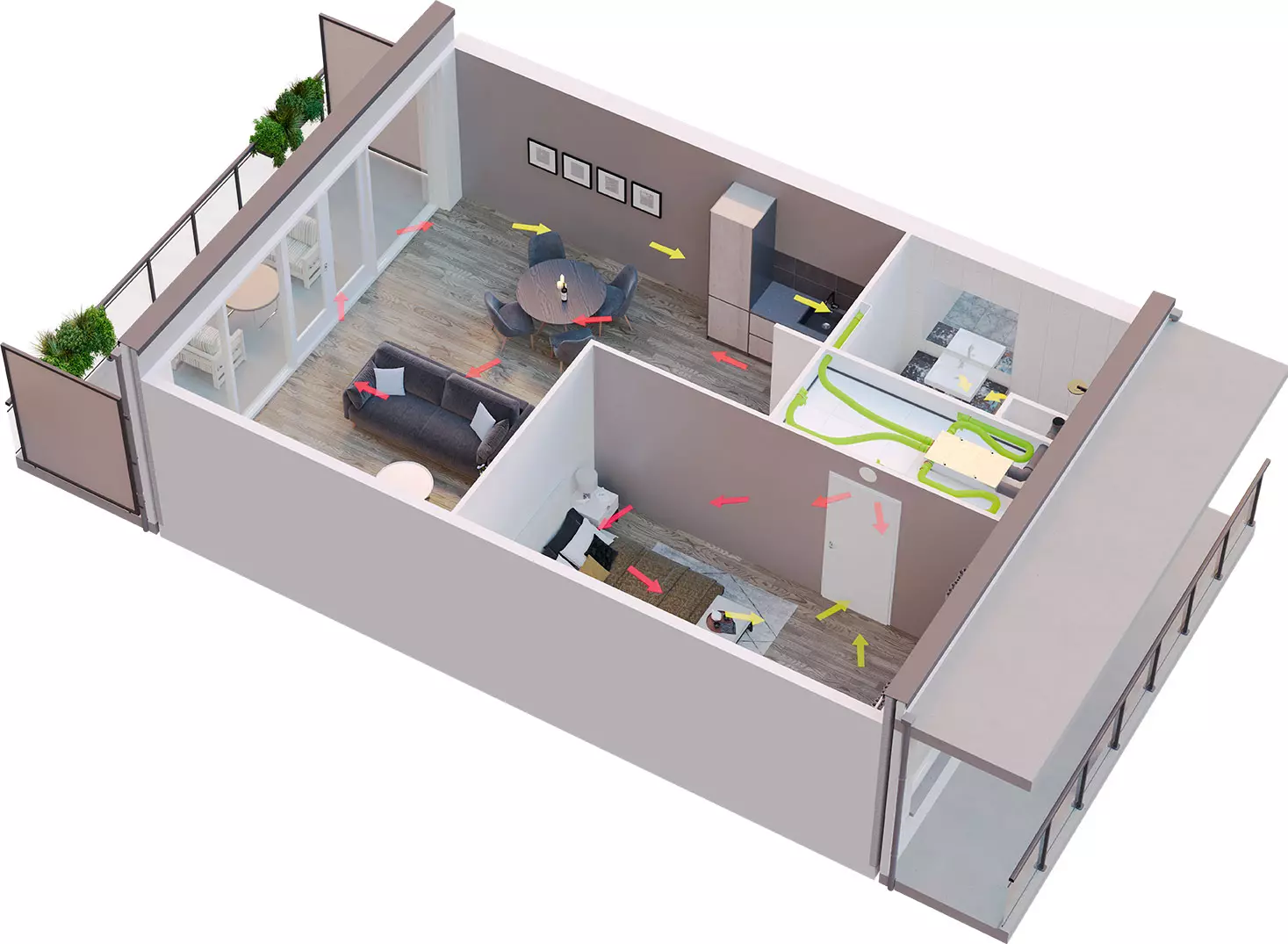

    2,5 Zimmer-Wohnung – Deckeninstallation

    • 2,5 Zimmer-Wohnung, 53 m² für eine oder zwei Personen
    • Deckenvariante "FWL-F-100" in abgehängter Decke im Flur
    • Zu- und Abluft jeweils mit DN90 Rundkanalsystem
    • UniAir-Designventile
    • Außen- und Fortluft mit DN 125 ISO-Rohrsystem
    WOLF FWL 100 Deckeninstallation
    WOLF FWL 100 Deckeninstallation

    Einbaubeispiel

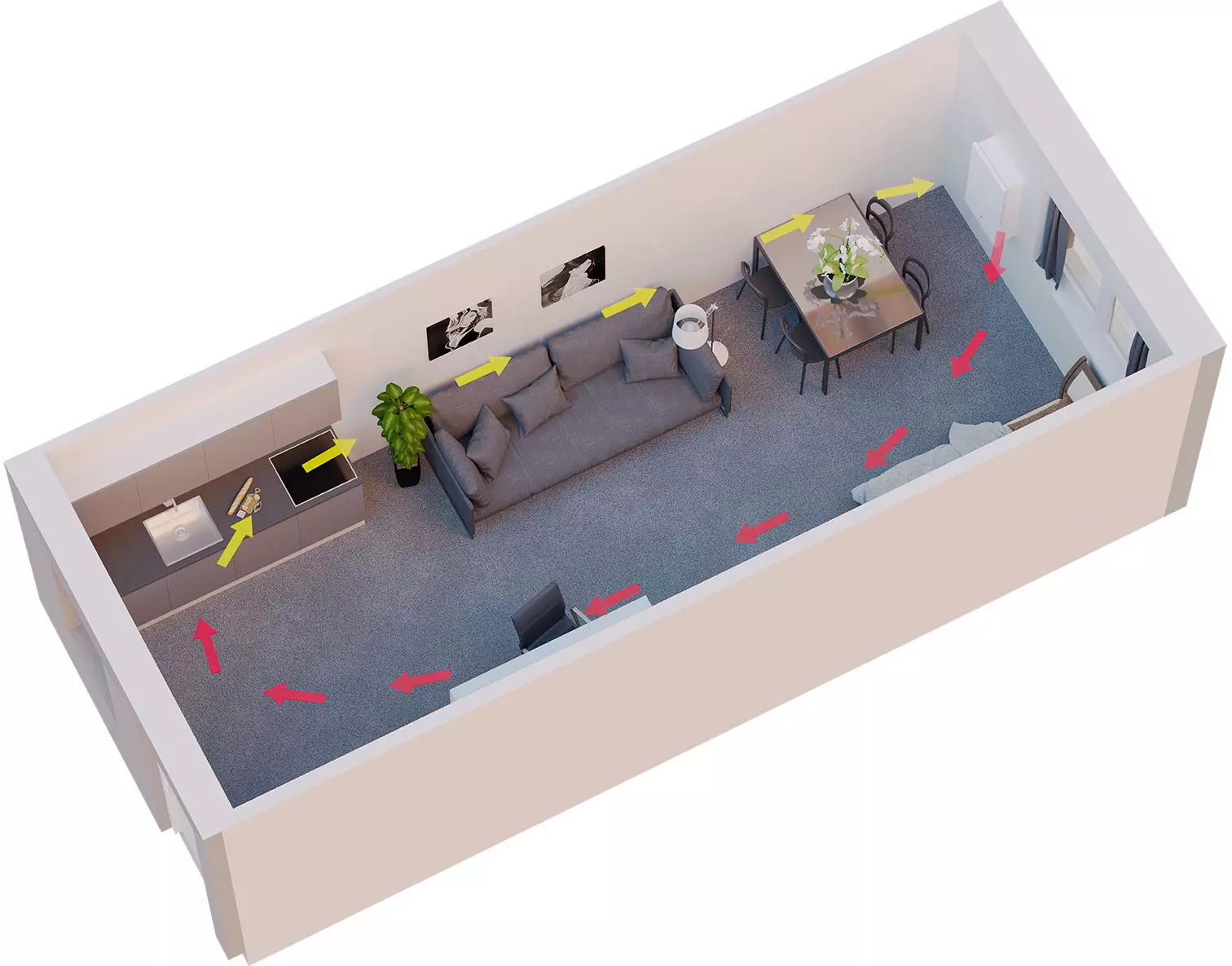

    Studentenwohnheim – Aufputzvariante

    • 20 m² Zimmer
    • Aufputzvariante FWL-D-80 an Wand inkl. Außen und Fortluftanbindung und Außengitter
    • Komplette Belüftung des Raums ohne Verteilsystem
    WOLF FWL 100 Aufputzvariante
    WOLF FWL 100 Aufputzvariante

    Tools und Ergänzungen

    wolf

    WohnraumlüftungsPlaner

    • Automatische Planungsspeicherung: Neue Planungen werden automatisch in der persönlichen Historie gesichert.
    • Benutzerfreundlichkeit: Schnelle und einfache Raumerfassung durch intuitive Bedienung.
    • Effiziente Zusammenarbeit: Planungen per Code mit WOLF Experten teilen.
    • Drosselscheibenberechnung: Automatische Berechnung der benötigten Komponenten.
    • RenovatAir-System: Systemauslegung mit passenden Zubehörempfehlungen.
    WohnraumlüfungsPlaner
    wolf

    WOLF Wohnraumlüftung und WOLF Wärmepumpen

    • Schutz des Immobilienwerts: Vermeidung von Schimmel und zukunftssichere Wärmeversorgung.
    • Heizkostenersparnis: Effiziente Wärmerückgewinnung und hocheffiziente Wärmepumpen-Technik.
    • Optimierung der Heizlast: Reduzierter Bedarf durch innovative Systeme.
    • Förderfähig: Beide Lösungen profitieren von staatlichen Förderprogrammen.
    Wärmepumpe CHA-Monoblock

    Downloads

    Voll auf Sie eingestellt!

    Made in Germany
    & German Engineering

    Verlassen Sie sich auf höchste Qualität von unserer bayerischen Entwicklung und Produktion. Wir stellen langlebige, robuste und zuverlässige Geräte her.

    Made in Germany
    & German Engineering

    Verlassen Sie sich auf höchste Qualität von unserer bayerischen Entwicklung und Produktion. Wir stellen langlebige, robuste und zuverlässige Geräte her.

    WOLF Know-How
    Mehr als 50 Jahre Erfahrung

    Wir entwickeln seit Jahrzehnten Lösungen für Ihr Raumklima. Stets nach dem Leitgedanken "Voll auf mich eingestellt."

    WOLF Know-How
    Mehr als 50 Jahre Erfahrung

    Wir entwickeln seit Jahrzehnten Lösungen für Ihr Raumklima. Stets nach dem Leitgedanken "Voll auf mich eingestellt."

    Allrounder & Experte
    Heizung, Lüftung & Klima

    Bei uns erhalten Sie Gesamtlösungen aus einer Hand. Sie haben ein perfekt harmonierendes System, eine Bedienung, einen Ansprechpartner.

    Allrounder & Experte
    Heizung, Lüftung & Klima

    Bei uns erhalten Sie Gesamtlösungen aus einer Hand. Sie haben ein perfekt harmonierendes System, eine Bedienung, einen Ansprechpartner.

    Smarthome
    Modernes Zuhause

    Mit Smarthome steuern Sie Ihre Heizung, Lüftung und viele weitere Geräte - egal, wo Sie gerade sind.

    Smarthome
    Modernes Zuhause

    Mit Smarthome steuern Sie Ihre Heizung, Lüftung und viele weitere Geräte - egal, wo Sie gerade sind.

    Made in Germany
    & German Engineering

    Verlassen Sie sich auf höchste Qualität von unserer bayerischen Entwicklung und Produktion. Wir stellen langlebige, robuste und zuverlässige Geräte her.

    WOLF Know-How
    Mehr als 50 Jahre Erfahrung

    Wir entwickeln seit Jahrzehnten Lösungen für Ihr Raumklima. Stets nach dem Leitgedanken "Voll auf mich eingestellt."

    Allrounder & Experte
    Heizung, Lüftung & Klima

    Bei uns erhalten Sie Gesamtlösungen aus einer Hand. Sie haben ein perfekt harmonierendes System, eine Bedienung, einen Ansprechpartner.

    Smarthome
    Modernes Zuhause

    Mit Smarthome steuern Sie Ihre Heizung, Lüftung und viele weitere Geräte - egal, wo Sie gerade sind.

    * vorläufige Daten
    ** inkl. Gehäuse
    *** Wandtiefe Unterputzgehäuse: 162 mm
