Wasser/Wasser-Wärmepumpe BWW-1

Hocheffizienz-Wasser/Wasser-Wärmepumpe zur Innenaufstellung

BWW-107
BWW-111
BWW-113
BWW-115
Alle anzeigen

Wasser / Wasser-Wärmepumpen zur Nutzung der Umweltenergie durch Brunnenwasser mit einer
Heizleistung von 7, 11, 13, 15, oder 21kW; für Heizwassertemperaturen bis 63°C und einer Brunnenwassertemperatur von 7 - 22°C

  • Zwischenwärmetauscher aus Ni-gelöteten Edelstahlplatten, diffisionsdicht gedämmt.
  • übersichtlicher Geräteaufbau, alle wichtigen Bauteile von vorne zugänglich
  • ausgestattet mit energiesparenden Hocheffizienzpumpen Klasse A für Heizkreis und Solekreis sowie
  • 3-Wegeumschaltventil für Warmwasserspeicherladung
  • in Verbindung mit Brauchwasserspeicher CEW-1-200 zur Wärmezentrale kombinierbar
  • Sicherheitsgruppen für Heiz- und Solekreis
  • Erweiterung mit Kühlmodul BKM für passive Kühlung optional

Was möchten Sie wissen?

Vorteile auf einen Blick

Sehr leiser Betrieb durch doppelt schwingungsentkoppelten Kompressor, eingebauten flexiblem Edelstahl-Wellrohren und schallgedämmter Verkleidung

Energiesparende Warmwasserbereitung durch wählbaren ECO-Betrieb

Elektronisch geregelte Elektrozusatzheizung integriert, zur bedarfsgerechten Unterstützung

Eingebauter Wärmemengenzähler erweiter bar zur JAZ/TAZ-Anzeige über SO-Schnittstelle des Stromzählers

„WOLF Easy connect System“ mit steckerfertigem Anschluss von der Wärmepumpe zum Wärmepumpen-Manager WPM-1 inkl. Bedienmodul BM, erweiterbar durch Wolf Regelungssystem WRS für zusätzliche Energiequellen, z.B. Solar

Kaskadierbar bis 105 KW: Bis zu 5 Wärmepumpen können mittels Kaskadenregler KM kombiniert werden

Smart Home fähig mit Internetschnittstelle ISM7e / WOLF Link pro

WOLF-Hocheffizienz-Wärmepumpen gewinnen bis zu 80% der Wärmeenergie aus kostenloser Umweltenergie

Alle Gerätetypen erfüllen die BAFA-Förderrichtlinien für effiziente Wärmepumpen

Externe Anhebung der Systemtemperatur durch Smart Grid oder Photovoltaikanlage

Technische Daten

Modeltyp
BWW-1-07
BWW-1-11
BWW-1-13
BWW-1-15
BWW-1-21
Allgemeine Daten
Energieeffizienzklasse Raumheizung Niedertemperatur
A+++
A+++
A+++
A+++
A+++
Energieeffizienzklasse Raumheizung Mitteltemperatur
A++
A++
A++
A++
A++
bestehend aus:
BWS-1-06 + BWM-S
BWS-1-08 + BWM-S
BWS-1-10 + BWM-S
BWS-1-12 + BWM-L
BWS-1-16 + BWM-L
Heizungsvor-/-rücklauf, Warmwasservor-/-rücklauf, Soleein-/-austritt an der BWS-1
G (AG)
1½“
1½“
1½“
1½“
1½“
Anschlüsse am BWM
G (AG)
1¼“
1¼“
1¼“
1¼“
1¼“
Schallleistungspegel
dB(A)
41
42
42
43
43
Schalldruckpegel in 1m Abstand um die Wärmepumpe gemittelt (im Raum)
dB(A)
39
40
40
41
41
Max. Betriebsdruck Heizkreis / Solekreis / Brunnenkreis
bar
3 / 3 / 3
3 / 3 / 3
3 / 3 / 3
3 / 3 / 3
3 / 3 / 3
Temperatur Betriebsgrenzen Heizwasser
°C
+20 bis +63
+20 bis +63
+20 bis +63
+20 bis +63
+20 bis +63
Temperatur Betriebsgrenzen Brunnenwasser
°C
+7 bis +22
+7 bis +22
+7 bis +22
+7 bis +22
+7 bis +22
Kältemitteltyp / Füllmenge (Kältekreis hermetisch geschlossen)
- / kg
R407C / 1,8
R407C / 2,0
R407C / 2,25
R407C / 2,8
R407C / 3,1
Maximaler Betriebsdruck Kältekreis
bar
30
30
30
30
30
Kältemittelöl
FV50S
FV50S
FV50S
FV50S
FV50S
Volumen Sole in BWS-1 mit BWM
Ltr.
4.7
5.2
5.7
7.3
7.8
Heiz-Wasservolumenstrom minimal (7K) / nominal (5K) / maximal (4K) 1)
Ltr./min
14,6 / 20,3 / 25,4
21,4 / 30,1 / 37,6
27,3 / 38,1 / 47,6
30,7 / 43,0 / 53,7
42,6 / 59,6 / 74,5
Restförderhöhe bei dT 5K
mbar
530
430
340
420
150
3-Wege-Ventil für Warmwasserladekreis
integriert
integriert
integriert
integriert
integriert
Hocheffizienzpumpe (EEI < 0,23) Heizkreis
Wilo Yonos Para 25/7,5
Wilo Yonos Para 25/7,5
Wilo Yonos Para 25/7,5
Wilo Stratos Para 25/1-8
Wilo Stratos Para 25/1-8
Restförderhöhe für Verrohrung Solekreis (bei Volumenstrom in Ltr./min)
mbar
160 (42)
200 (42)
210 (42)
140 (58)
140 (58)
Minimale Solekonzentration / Frostschutz bis
% / °C
25 / -13
25 / -13
25 / -13
25 / -13
25 / -13
Hocheffizienzpumpe (EEI < 0,23) Solekreis
Wilo Stratos Para 25/1-7
Wilo Stratos Para 25/1-7
Wilo Stratos Para 25/1-7
Wilo Stratos Para 25/1-7
Wilo Stratos Para 25/1-7
Nenn-Volumenstrom Brunnenwasser für dT 4K
Ltr./min
27
42
52
58
82
Druckverlust Brunnenwasser im BWM bei Nenn-Volumenstrom
mbar
24
53
85
134
257
Leistung E-Heizung 3 Phasen 400V
kW
1 bis 6
1 bis 6
1 bis 6
1 bis 6
1 bis 6
Maximale Stromaufnahme E-Heizung
A
9.6
9.6
9.6
9.6
9.6
Maximale(r) Leistungsaufnahme / Verdichterstrom innerhalb der Einsatzgrenzen
kW / A
2,89 / 4,2
3,2 / 5,8
3,85 / 7,0
4,71 / 8,4
6,53 / 11,7
Leistungsaufnahme / Stromaufnahme/ cos φ bei W10/W35, ohne Brunnenpumpe
kW / A / -
1,26 / 2,5 / 0,72
1,85 / 3,2 / 0,80
2,3 / 4,4 / 0,76
2,55 / 4,6 / 0,79
3,65 / 6,9 / 0,76
Leistungsaufnahme der Heizkreispumpe bei nominalen Durchsatz
W
45
55
60
100
110
Leistungsaufnahme der Solepumpe bei nominalen Durchsatz
W
55
60
65
110
120
Anlaufstrom direkt / Sanftanlauf
A
27 / -
- / 21
- / 26
- / 31
- / 39
Verdichterstarts max.
1/h
3
3
3
3
3
Typ. Leistungsaufnahme BWW-1 in Standby LP (Low Power)
W
5.8
5.8
5.8
5.8
5.8
Schutzart
IP
IP20
IP20
IP20
IP20
IP20
Heizleistung / COP nach EN14511
W10/W35
kW / -
7,1 / 5,4
10,5 / 5,6
13,3 / 5,6
15,0 / 5,5
20,8 / 5,5
W10/W45
kW / -
6,9 / 4,2
10,0 / 4,4
12,2 / 4,3
14,0 / 4,3
19,3 / 4,3
W10/W55
kW / -
6,2 / 3,2
9,3 / 3,3
11,5 / 3,2
13,5 / 3,3
17,0 / 3,3

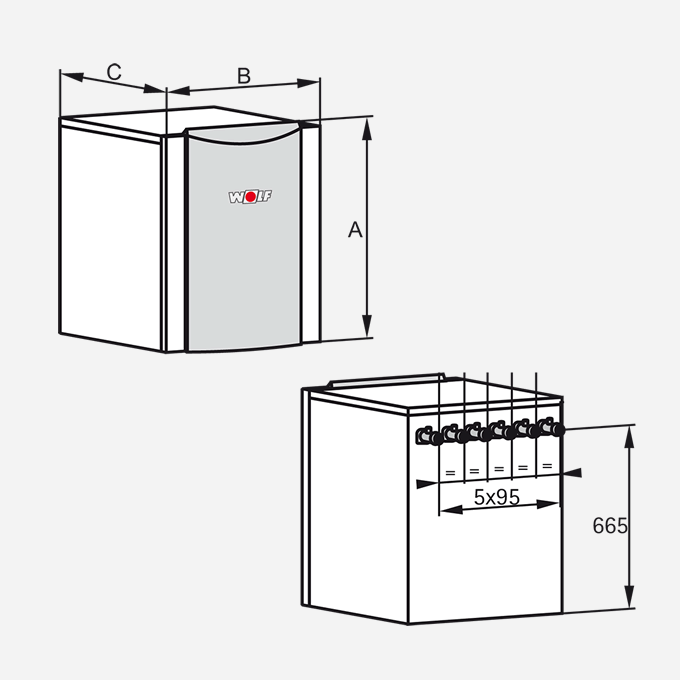

Abmessungen
Gesamthöhe BWS-1
A mm
740
740
740
740
740
Gesamtbreite BWS-1
B mm
600
600
600
600
600
Gesamttiefe BWS-1
C mm
650
650
650
650
650
Gesamthöhe BWM
D mm
355
355
355
545
545
Gesamtbreite BWM
E mm
245
245
245
245
245
Gesamttiefe BWM
F mm
200
200
200
200
200
Gewicht
Gewicht BWW-1
kg
151
156
160
185
190
Elektrik Inneneinheit
Elektroanschluss / Absicherung (allpolig abschaltend) Verdichter
3~ PE / 400VAC / 50Hz / 10A(C)
3~ PE / 400VAC / 50Hz / 16 A(C)
E-Heizung
3~ PE / 400VAC / 50Hz / 10A(B)
Steuerspannung
1~ NPE / 230VAC / 50Hz / 10A(B)
