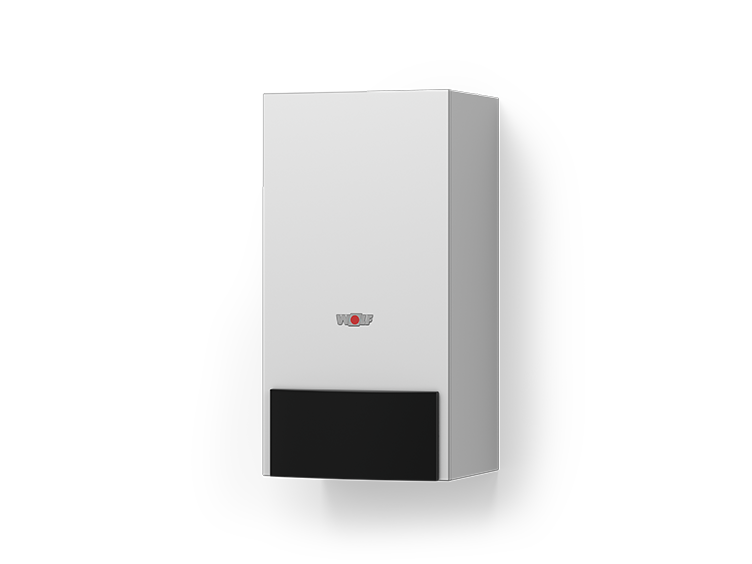

Gas-Heizwert-Therme

CGU-2K

Comfortline Gas-Heizwert-Therme / Kombitherme

Raumluftabhängige Gas-Heizwertkombitherme für Niedertemperaturheizung und Warmwasserbereitung mit integriertem Warmwasserwärmetauscher, elektronischer Abgasüberwachung, geprüft nach EG-Richtlinien für den Anschluss an Schornstein.

CGU-210
CGU-2K18
CGU-2K24

Dieser Heizkessel mit Naturzug ist für den Anschluss ausschließlich in bestehenden Gebäuden an eine von mehreren Wohnungen
belegte Abgasanlage bestimmt, die die Verbrennungsrückstände aus dem Aufstellraum ins Freie ableitet.
Hinweis: Die Geräte des Typs B1 sind bei Mehrfachbelegung von den Effizsienzanforderungen der ErP-Richtlinie ausgenommen.
Er bezieht die Verbrennungsluft unmittelbar aus dem Aufstellraum und ist mit einer Strömungssicherung ausgestattet.
Wegen geringerer Effizienz ist jeder andere Einsatz dieses Heizkessel zu vermeiden - er würde zu einem höheren Energieverbrauch
und höheren Betriebskosten führen.

Was möchten Sie wissen?

Vorteile auf einen Blick

Gasheizwert-Kombitherme für raumluftabhängigen Betrieb

Geprüft nach den gültigen EG-Richtlinien

Elektronische Zündung und Überwachung

Wassergekühlter, atmosphärischer Vormischbrenner für Erdgas E, LL und Flüssiggas

WOLF Low-NOx - Unit mit Hydro Tec - System ausgelegt für niedrigste Emissionen (NOx-Klasse 5)

Modulierend geregelte Leistung im Heiz- und Warmwasserbetrieb

Serienmäßig mit stufenloser Hocheffizienzpumpe, 3-Wege-Umschaltventil, Ausdehnungsgefäß 10 Ltr.

Einfache Montage und Bedienung

Elektronische Leistungsanpassung, keine Einstellung am Gaskombiventil erforderlich

Hoher Normnutzungsgrad bis >94% (Hi) / 85% (Hs) für bestmögliche Energieausnutzung

Technische Daten

Modeltyp
CGU-2-10
CGU-2K-18
CGU-2K-24
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
A+++ → D
C
C
C
Energieeffizienzklasse Warmwasserbereitung
A+ → F
-
A
A
Leistungsbereich
kW
7,5-10
8-18
10,9-24
Belastungsbereich
kW
8,3-11,2
8,8-20,2
12,0-26,5
Heizungsvorlauf-Außendurchmesser
G
¾“
¾“
¾“
Heizungsrücklauf-Außendurchmesser
G
¾“
¾“
¾“
Warmwasseranschluss bzw. Speichervorlauf
G
¾“
¾“
¾“
Kaltwasseranschluss bzw. Speicherrücklauf
G
¾“
¾“
¾“
Gasanschluss Außen
G
1/2“
1/2“
1/2“
Abmessungen
Abgasrohranschluss
mm
110
110
130
Luft-/Abgasrohranschluss
mm
-
-
-
Luft-/Abgasführung
Typ
B11BS
B11BS
B11BS
Gas-Kategorie
II2ELL3P
II2ELL3P
II2ELL3P
Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/m³)
m³/h
1.3
2.1
2.8
Erdgas LL (Hi = 8,1 kWh/m³ = 31,0 MJ/m³)
m³/h
1.5
2.3
3.1
Flüssiggas P (Hi = 12,9 kWh/kg = 46,3 MJ/kg)
kg/h
0.8
1.5
2.1
Gasanschlussdruck Erdgas
mbar
20
20
20
Gasanschlussdruck Flüssiggas P
mbar
50
50
50
Normnutzungsgrad bei 75/60°C (Hi / Hs)
%
93 / 85
94 / 85
Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23) 430 l/h Fördermenge (10kW bei Δt=20K)
mbar
250
250
-
770 l/h Fördermenge (18kW bei Δt=20K)
mbar
-
250
250
1030 l/h Fördermenge (24kW bei Δt=20 K)
mbar
-
-
250
Warmwasserdurchflussmenge
Ltr./min
-
2,7-6
2,7-8
max. Betriebsdruck
bar
3
3
max. Warmwassertemperatur 1)
°C
- / 15 - 65
40 - 65 / 15 - 65
40 - 65 / 15 - 65
Ausdehnungsgefäß Nenninhalt
Ltr.
10
10
10
Ausdehnungsgefäß Vordruck
bar
0.75
0.75
0.75
notwendiger Förderdruck für den Wärmeerzeuger
Pa
1.5
1.5
1.5
Abgastemperatur 2)
°C
84 / 101
80 / 123
80 / 125
Abgasmassenstrom 2)
g/s
12,8 - 13,1
12,8 / 13,9
15,0 / 19,0
NOx-Klasse
6
6
6
Elektrische Leistungsaufnahme (Standby / max.)
W
58 / 5
58 / 5
58 / 5
Schutzart
IP
IPX4D
IPX4D
IPX4D
Gesamtgewicht
kg
38
38
40
Elektroanschluss
230V / 50Hz

Technische Daten

  • CGU-2-10

  • CGU-2K-18

  • CGU-2K-24

    Energieeffizienzklasse
    Energieeffizienzklasse Raumheizung (A+++ → D)
    C
    C
    C
    Energieeffizienzklasse Warmwasserbereitung (A+ → F)
    -
    A
    A
    Leistungsbereich (kW)
    7,5-10
    8-18
    10,9-24
    Belastungsbereich (kW)
    8,3-11,2
    8,8-20,2
    12,0-26,5
    Heizungsvorlauf-Außendurchmesser (G)
    ¾“
    ¾“
    ¾“
    Heizungsrücklauf-Außendurchmesser (G)
    ¾“
    ¾“
    ¾“
    Warmwasseranschluss bzw. Speichervorlauf (G)
    ¾“
    ¾“
    ¾“
    Kaltwasseranschluss bzw. Speicherrücklauf (G)
    ¾“
    ¾“
    ¾“
    Gasanschluss Außen (G)
    1/2“
    1/2“
    1/2“
    Abmessungen
    Abgasrohranschluss (mm)
    110
    110
    130
    Luft-/Abgasrohranschluss (mm)
    -
    -
    -
    Luft-/Abgasführung (Typ)
    B11BS
    B11BS
    B11BS
    Gas-Kategorie
    II2ELL3P
    II2ELL3P
    II2ELL3P
    Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/m³) (m³/h)
    1.3
    2.1
    2.8
    Erdgas LL (Hi = 8,1 kWh/m³ = 31,0 MJ/m³) (m³/h)
    1.5
    2.3
    3.1
    Flüssiggas P (Hi = 12,9 kWh/kg = 46,3 MJ/kg) (kg/h)
    0.8
    1.5
    2.1
    Gasanschlussdruck Erdgas (mbar)
    20
    20
    20
    Gasanschlussdruck Flüssiggas P (mbar)
    50
    50
    50
    Normnutzungsgrad bei 75/60°C (Hi / Hs) (%)
    93 / 85
    94 / 85
    Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23) 430 l/h Fördermenge (10kW bei Δt=20K) (mbar)
    250
    250
    -
    770 l/h Fördermenge (18kW bei Δt=20K) (mbar)
    -
    250
    250
    1030 l/h Fördermenge (24kW bei Δt=20 K) (mbar)
    -
    -
    250
    Warmwasserdurchflussmenge (Ltr./min)
    -
    2,7-6
    2,7-8
    max. Betriebsdruck (bar)
    3
    3
    max. Warmwassertemperatur 1) (°C)
    - / 15 - 65
    40 - 65 / 15 - 65
    40 - 65 / 15 - 65
    Ausdehnungsgefäß Nenninhalt (Ltr.)
    10
    10
    10
    Ausdehnungsgefäß Vordruck (bar)
    0.75
    0.75
    0.75
    notwendiger Förderdruck für den Wärmeerzeuger (Pa)
    1.5
    1.5
    1.5
    Abgastemperatur 2) (°C)
    84 / 101
    80 / 123
    80 / 125
    Abgasmassenstrom 2) (g/s)
    12,8 - 13,1
    12,8 / 13,9
    15,0 / 19,0
    NOx-Klasse
    6
    6
    6
    Elektrische Leistungsaufnahme (Standby / max.) (W)
    58 / 5
    58 / 5
    58 / 5
    Schutzart (IP)
    IPX4D
    IPX4D
    IPX4D
    Gesamtgewicht (kg)
    38
    38
    40
    Elektroanschluss
    230V / 50Hz
    Mehr anzeigenWeniger anzeigen
