Gas-Brennwert-Zentrale

CGS-2R / 2L

ComfortLine Gas-Brennwert-Zentrale

CGS-214/150R
CGS-220/150R
CGS-224/150R
CGS-214/120L
Alle anzeigen

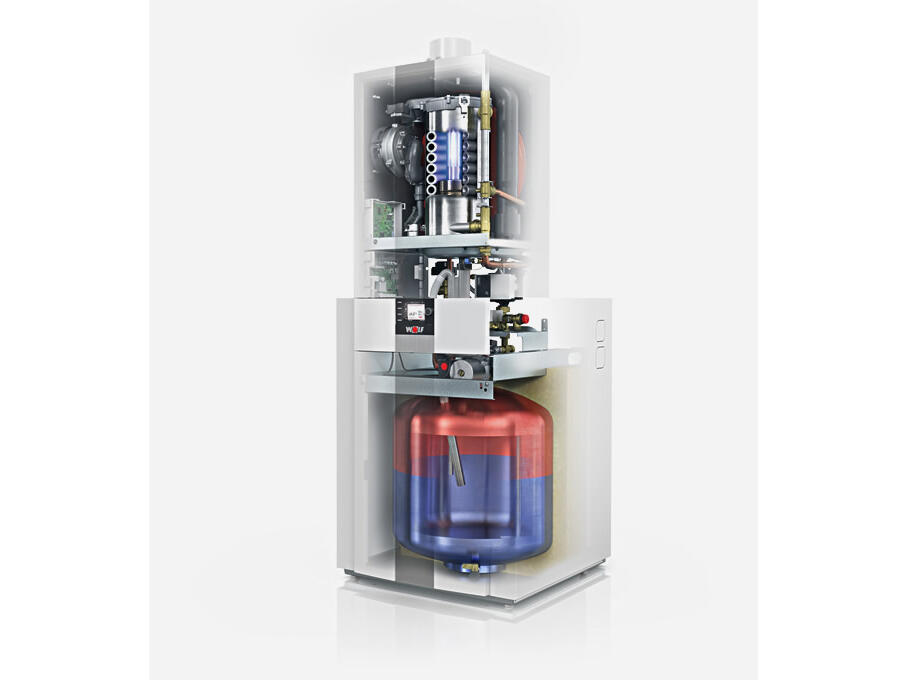

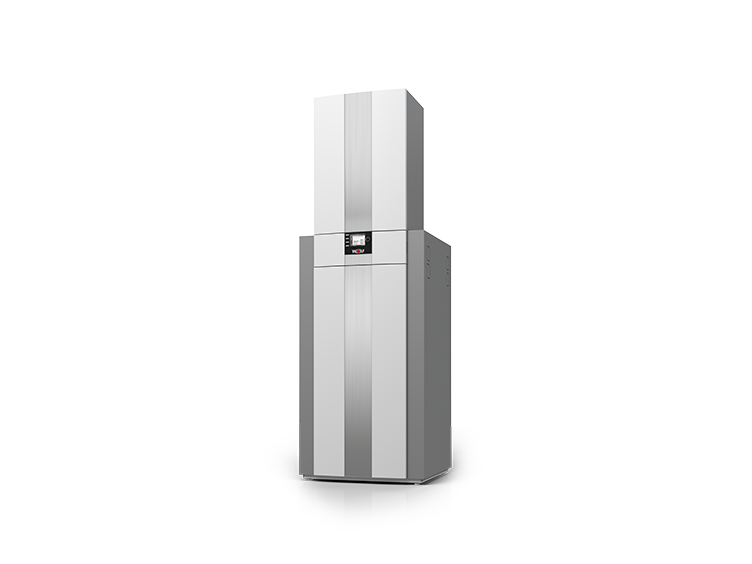

Gas-Brennwert-Zentrale CGS-2R mit Warmwasser-Rohrwendelspeicher aus Stahl emailliert.

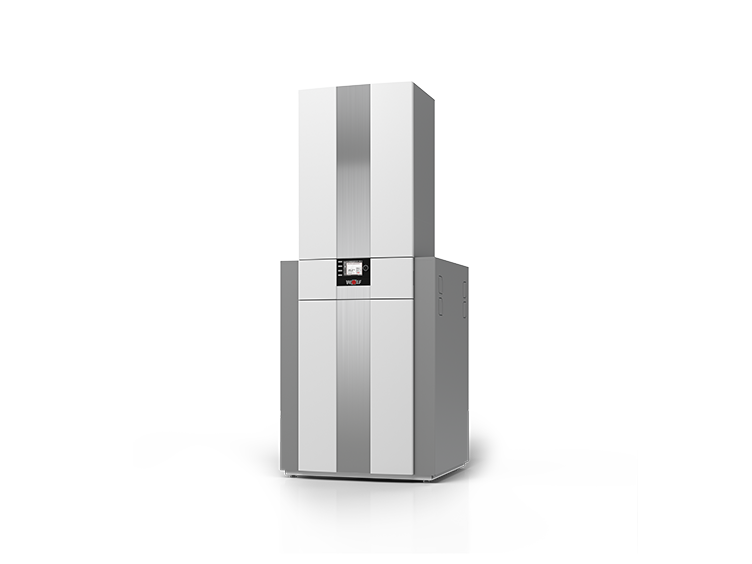

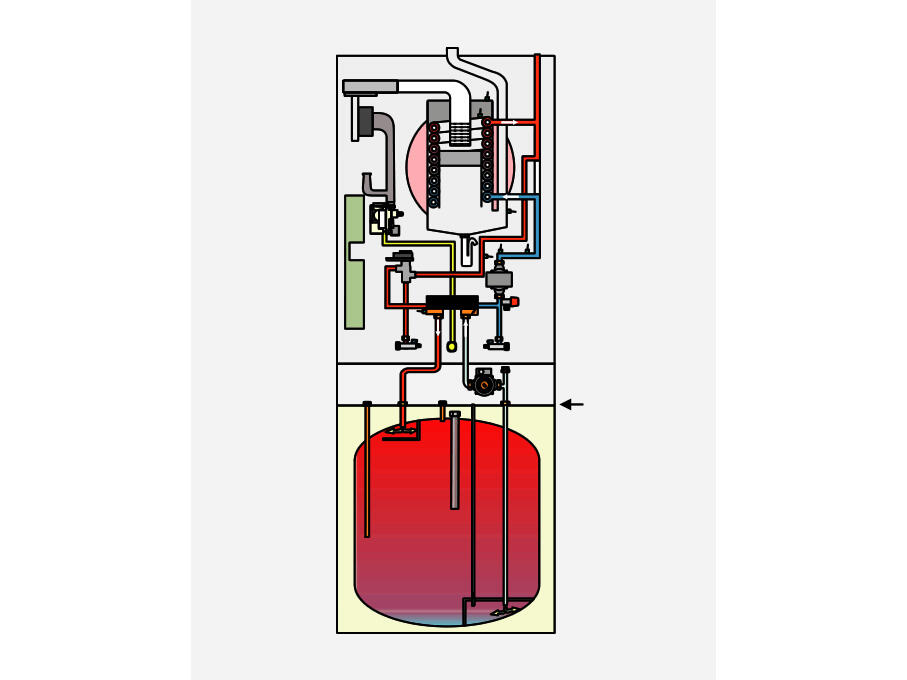

Gas-Brennwert-Zentrale CGS-2L mit Edelstahl Warmwasser-Schichtenspeicher.

Was möchten Sie wissen?

Vorteile CGS-2R auf einen Blick

Gasbrennwert-Zentrale bestehend aus Gasbrennwerttherme mit Rohrwendelspeicher in Modulbauweise

Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt)

Mit CGS-2-20/150R kann in 10 Minuten eine Badewanne mit ca. 230 Ltr. / 40°C, gefüllt werden; mit CGS-2-14/150R werden ca. 210 Ltr. / 40°C erreicht

Hohe Leistungskennzahl NL = 1,4 bzw. 1,8 bei Aufheizung von 10°C auf 60°C

Geringste Wärmeverluste durch hocheffiziente Dämmtechnik - in 24 Stunden nur 1,47kWh Energieaufwand

Kompakter Aufbau als Brennwertgerät mit Rohrwendelspeicher. Zur Installation leicht in zwei Module mit 35 kg und 80 kg trennbar

Speicherladung über robuste Heizschlange mit großzügig dimensionierter Wärmetauscherfläche für kurze Aufheizzeit

Vorteile CGS-2L auf einen Blick

Gasbrennwert-Zentrale bestehend aus Gasbrennwerttherme mit Edelstahl-Warmwasser-Wärmetauscher und Schichtenspeicher in Modulbauweise

Das „Turbostop-System“ bewirkt im Schichtenspeicher eine komfortable Warmwasserbereitung, die einen Rohrwendel-Speicherwassererwärmer mit 120, 160 bzw. 200 Ltr. übertrifft

Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt)

Mit CGS-2-20/160L kann in 10 Minuten eine Badewanne mit ca. 230 Ltr. / 40°C, gefüllt werden; mit CGS-2-14/120L werden ca. 190 Ltr. / 40°C erreicht

Hohe Leistungskennzahl NL = 1,3 bzw. 2,5 bei Aufheizung von 10°C auf 60°C

Geringste Wärmeverluste durch hocheffiziente Dämmtechnik - in 24 Stunden nur 1,0 kWh Energieaufwand

Kompakter Aufbau als Brennwertgerät mit Schichtenspeicher. Zur Installation leicht in zwei Module mit 35 kg und 49 kg trennbar

Technische Daten

Modeltyp
CGS-2 14/120L
CGS-2 20/160L
CGS-2 24/200L
CGS-2 14/150R
CGS-2 20/150R
CGS-2 24/150R
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
A
A
A
A
A
A
Energieeffizienzklasse Warmwaserbereitung
A
A
A
A
A
A
Allgemeine Daten
Nennwärmeleistung bei 80/60°C
kW
13,5
18,9/22,2
23,8/27,1
13,5
18,9/22,2
23,8/27,1
Nennwärmeleistung bei 50/30°C
kW
15,2
20,4
25,8
15,2
20,4
25,8
Nennwärmebelastung
kW
14
19,6/23,0
24,6/28,0
14
19,6/23,0
24,6/28,0
Kleinste Wärmeleistung (modulierend)
bei 80/60°C
kW
1,8/4,6
3,8/6,8
4,8/6,8
1,8/4,6
3,8/6,8
4,8/6,8
bei 50/30°C
kW
2,1/5,4
4,4/7,4
5,6/7,4
2,1/5,4
4,4/7,4
5,6/7,4
Kleinste Wärmebelastung (modulierend)
kW
1,9/4,9
3,9/6,9
4,9/6,9
1,9/4,9
3,9/6,9
4,9/6,9
Heizungsvorlaufanschluss
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Heizungsrücklaufanschluss
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Kaltwasseranschluss / Zirkulation
G
¾“
¾“
¾“
¾“
¾“
¾“
Kaltwasseranschluss
G
½“
½“
½“
¾“
¾“
¾“
Gasanschluss
R
½“
½“
½“
½“
½“
½“
Luft-/Abgasrohranschluss/h2>
mm
60/100
60/100
60/100
60/100
60/100
60/100
Abmessungen
Tiefe
mm
635
635
635
635
635
635
Breite
mm
600
600
600
600
600
600
Höhe
mm
1462
1462
1462
1792
1792
1792
Gesamtgewicht
kg
84 (35+49)
84 (35+49)
84 (35+49)
115 (35+80)
115 (35+80)
115 (35+80)
Luft-/Abgasführung
Typ
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
Gas-Kategorie
II2N3P
II2N3P
II2N3P
II2N3P
II2N3P
II2N3P
Gasanschlusswert
Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³)
m³/h
1,44
2,06/2,42
2,52/2,95
1,44
2,06/2,42
2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)
m³/h
1,59
2,28/2,67
2,79/3,25
1,59
2,28/2,67
2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)
kg/h
1,07
1,53/1,80
1,87/2,19
1,07
1,53/1,80
1,87/2,19
Gasanschlussdruck
Erdgas (min-max zulässig)
mbar
20(17-25)
20(17-25)
20(17-25)
20(17-25)
20(17-25)
20(17-25)
Flüssiggas (min-max zulässig)
mbar
50(42,5-57,5)
50(42,5-57,5)
50(42,5-57,5)
50(42,5-57,5)
50(42,5-57,5)
50(42,5-57,5)
Normnutzungsgrad bei 40/30°C (Hi/Hs)
%
110/99
110/99
110/99
110/99
110/99
110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)
%
107/96
107/96
107/96
107/96
107/96
107/96
Wirkungsgrad
bei Nennlast bei 80/60°C (Hi/Hs)
%
98/88
98/88
98/88
98/88
98/88
98/88
bei 30% Teillast und TR=30°C (Hi/Hs)
%
108/97
108/97
108/97
108/97
108/97
108/97
Vorlauftemperatur Werkseinstellung
°C
75
75
75
75
75
75
Vorlauftemperatur bis ca.
°C
90
90
90
90
90
90
max. Gesamtüberdruck
nar
3
3
3
3
3
3
Hocheffizienzpumpe (EEI<0,23)
600l/h Fördermenge (14kw bei Δt=20K)
mbar
550
550
550
550
550
550
860 l/h Fördermenge (20kW bei Δt=20K)
mbar
-
430
430
-
430
430
1030 l/h Fördermenge (24kW bei Δt=20K)
mbar
-
-
280
-
-
280
max. zulässiger Gesamtüberdruck Warmwasser
bar
10
10
10
10
10
10
Warmwasser-Temperaturbereich (einstellbar)
°C
15-65
15-65
15-65
15-65
15-65
15-65
Warmwasserinhalt des Heizwasserwärmetauschers
Ltr.
1,3
1,3
1,3
1,3
1,3
1,3
Nenninhalt des Schichtenspeichers / Äquivalenter Nenninhalt
Ltr.
44/100
44/120
44/140
145
145
145
Spez. Wasserdurchfluss D bei ΔT=30K
l/min
18,7
23,2
25,2
19,7
21,4
21,7
Warmwasserdauerleistung nach DIN 4708
l/h (kW)
366 (14,6)
560 (23,1)
684 (27,8)
324 (13,6)
555 (22,6)
612 (25)
Leistungskennzahl nach DIN 4708
NL
0,8
2,1
2,5
1,7
2
2,2
Warmwasser-Ausgangsleistung
l/10min
161
199
215
162
176
182
Bereitschaftwärmeaufwand nach DIN EN 12897
kWh/24h
1
1
1
1,47
1,47
1,47
Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Ausdehnungsgefäß Gesamtinhalt
Ltr
10
10
10
10
10
10
Ausdehnungsgefäß Vordruck
bar
0,75-0,95
0,75-0,95
0,75-0,95
0,75-0,95
0,75-0,95
0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax
°C
62-45
70-50
76-50
62-45
70-50
76-50
Abgastemperatur 80/60-50/30 bei Qmin
°C
30-25
30-25
33-27
30-25
30-25
33-27
Abgasmassenstrom
bei Qmax
g/s
6,2
8,8/10,7
10,9/13,0
6,2
8,8/10,7
10,9/13,0
bei Qmin
g/s
0,9
1,8
2,3
0,9
1,8
2,3
Verfügbarer Förderdruck des Gasgebläses
bei Qmax
Pa
125
135
180
90
90
90
bei Qmin
Pa
10
14
17
12
12
12
Abgaswertegruppe
G52
G52
G52
G52
G52
G52
NOx-KLasse
5
5
5
5
5
5
Kondenswassermenge bei 50/30°C
Ltr./h
ca. 1,4
ca.2,0
ca. 2,4
ca. 1,4
ca.2,0
ca. 2,4
ph Wert des Kondensats
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
ca. 4,0
Elektrische Leistungsaufnahme Standby
W
3
3
3
3
3
3
Elektrische Leistungsaufnahme maximal
W
17-45/93
17-51/110
17-62/135
17-59/45
17-51/63
17-62/88
Schutzart
IP
IPX4D
IPX4D
IPX4D
IPX4D
IPX4D
IPX4D
Elektroanschluss/Absicherung
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B

Technische Daten

  • CGS-2 14/120L

  • CGS-2 20/160L

  • CGS-2 24/200L

  • CGS-2 14/150R

  • CGS-2 20/150R

  • CGS-2 24/150R

    Energieeffizienzklasse
    Energieeffizienzklasse Raumheizung
    A
    A
    A
    A
    A
    A
    Energieeffizienzklasse Warmwaserbereitung
    A
    A
    A
    A
    A
    A
    Allgemeine Daten
    Nennwärmeleistung bei 80/60°C (kW)
    13,5
    18,9/22,2
    23,8/27,1
    13,5
    18,9/22,2
    23,8/27,1
    Nennwärmeleistung bei 50/30°C (kW)
    15,2
    20,4
    25,8
    15,2
    20,4
    25,8
    Nennwärmebelastung (kW)
    14
    19,6/23,0
    24,6/28,0
    14
    19,6/23,0
    24,6/28,0
    Kleinste Wärmeleistung (modulierend)
    bei 80/60°C (kW)
    1,8/4,6
    3,8/6,8
    4,8/6,8
    1,8/4,6
    3,8/6,8
    4,8/6,8
    bei 50/30°C (kW)
    2,1/5,4
    4,4/7,4
    5,6/7,4
    2,1/5,4
    4,4/7,4
    5,6/7,4
    Kleinste Wärmebelastung (modulierend) (kW)
    1,9/4,9
    3,9/6,9
    4,9/6,9
    1,9/4,9
    3,9/6,9
    4,9/6,9
    Heizungsvorlaufanschluss (G)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    Heizungsrücklaufanschluss (G)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    Kaltwasseranschluss / Zirkulation (G)
    ¾“
    ¾“
    ¾“
    ¾“
    ¾“
    ¾“
    Kaltwasseranschluss (G)
    ½“
    ½“
    ½“
    ¾“
    ¾“
    ¾“
    Gasanschluss (R)
    ½“
    ½“
    ½“
    ½“
    ½“
    ½“
    Luft-/Abgasrohranschluss/h2> (mm)
    60/100
    60/100
    60/100
    60/100
    60/100
    60/100
    Abmessungen
    Tiefe (mm)
    635
    635
    635
    635
    635
    635
    Breite (mm)
    600
    600
    600
    600
    600
    600
    Höhe (mm)
    1462
    1462
    1462
    1792
    1792
    1792
    Gesamtgewicht (kg)
    84 (35+49)
    84 (35+49)
    84 (35+49)
    115 (35+80)
    115 (35+80)
    115 (35+80)
    Luft-/Abgasführung (Typ)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    Gas-Kategorie
    II2N3P
    II2N3P
    II2N3P
    II2N3P
    II2N3P
    II2N3P
    Gasanschlusswert
    Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) (m³/h)
    1,44
    2,06/2,42
    2,52/2,95
    1,44
    2,06/2,42
    2,52/2,95
    Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) (m³/h)
    1,59
    2,28/2,67
    2,79/3,25
    1,59
    2,28/2,67
    2,79/3,25
    Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) (kg/h)
    1,07
    1,53/1,80
    1,87/2,19
    1,07
    1,53/1,80
    1,87/2,19
    Gasanschlussdruck
    Erdgas (min-max zulässig) (mbar)
    20(17-25)
    20(17-25)
    20(17-25)
    20(17-25)
    20(17-25)
    20(17-25)
    Flüssiggas (min-max zulässig) (mbar)
    50(42,5-57,5)
    50(42,5-57,5)
    50(42,5-57,5)
    50(42,5-57,5)
    50(42,5-57,5)
    50(42,5-57,5)
    Normnutzungsgrad bei 40/30°C (Hi/Hs) (%)
    110/99
    110/99
    110/99
    110/99
    110/99
    110/99
    Normnutzungsgrad bei 75/60°C (Hi/Hs) (%)
    107/96
    107/96
    107/96
    107/96
    107/96
    107/96
    Wirkungsgrad
    bei Nennlast bei 80/60°C (Hi/Hs) (%)
    98/88
    98/88
    98/88
    98/88
    98/88
    98/88
    bei 30% Teillast und TR=30°C (Hi/Hs) (%)
    108/97
    108/97
    108/97
    108/97
    108/97
    108/97
    Vorlauftemperatur Werkseinstellung (°C)
    75
    75
    75
    75
    75
    75
    Vorlauftemperatur bis ca. (°C)
    90
    90
    90
    90
    90
    90
    max. Gesamtüberdruck (nar)
    3
    3
    3
    3
    3
    3
    Hocheffizienzpumpe (EEI<0,23)
    600l/h Fördermenge (14kw bei Δt=20K) (mbar)
    550
    550
    550
    550
    550
    550
    860 l/h Fördermenge (20kW bei Δt=20K) (mbar)
    -
    430
    430
    -
    430
    430
    1030 l/h Fördermenge (24kW bei Δt=20K) (mbar)
    -
    -
    280
    -
    -
    280
    max. zulässiger Gesamtüberdruck Warmwasser (bar)
    10
    10
    10
    10
    10
    10
    Warmwasser-Temperaturbereich (einstellbar) (°C)
    15-65
    15-65
    15-65
    15-65
    15-65
    15-65
    Warmwasserinhalt des Heizwasserwärmetauschers (Ltr.)
    1,3
    1,3
    1,3
    1,3
    1,3
    1,3
    Nenninhalt des Schichtenspeichers / Äquivalenter Nenninhalt (Ltr.)
    44/100
    44/120
    44/140
    145
    145
    145
    Spez. Wasserdurchfluss D bei ΔT=30K (l/min)
    18,7
    23,2
    25,2
    19,7
    21,4
    21,7
    Warmwasserdauerleistung nach DIN 4708 (l/h (kW))
    366 (14,6)
    560 (23,1)
    684 (27,8)
    324 (13,6)
    555 (22,6)
    612 (25)
    Leistungskennzahl nach DIN 4708 (NL)
    0,8
    2,1
    2,5
    1,7
    2
    2,2
    Warmwasser-Ausgangsleistung (l/10min)
    161
    199
    215
    162
    176
    182
    Bereitschaftwärmeaufwand nach DIN EN 12897 (kWh/24h)
    1
    1
    1
    1,47
    1,47
    1,47
    Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Ausdehnungsgefäß Gesamtinhalt (Ltr)
    10
    10
    10
    10
    10
    10
    Ausdehnungsgefäß Vordruck (bar)
    0,75-0,95
    0,75-0,95
    0,75-0,95
    0,75-0,95
    0,75-0,95
    0,75-0,95
    Abgastemperatur 80/60-50/30 bei Qmax (°C)
    62-45
    70-50
    76-50
    62-45
    70-50
    76-50
    Abgastemperatur 80/60-50/30 bei Qmin (°C)
    30-25
    30-25
    33-27
    30-25
    30-25
    33-27
    Abgasmassenstrom
    bei Qmax (g/s)
    6,2
    8,8/10,7
    10,9/13,0
    6,2
    8,8/10,7
    10,9/13,0
    bei Qmin (g/s)
    0,9
    1,8
    2,3
    0,9
    1,8
    2,3
    Verfügbarer Förderdruck des Gasgebläses
    bei Qmax (Pa)
    125
    135
    180
    90
    90
    90
    bei Qmin (Pa)
    10
    14
    17
    12
    12
    12
    Abgaswertegruppe
    G52
    G52
    G52
    G52
    G52
    G52
    NOx-KLasse
    5
    5
    5
    5
    5
    5
    Kondenswassermenge bei 50/30°C (Ltr./h)
    ca. 1,4
    ca.2,0
    ca. 2,4
    ca. 1,4
    ca.2,0
    ca. 2,4
    ph Wert des Kondensats
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    ca. 4,0
    Elektrische Leistungsaufnahme Standby (W)
    3
    3
    3
    3
    3
    3
    Elektrische Leistungsaufnahme maximal (W)
    17-45/93
    17-51/110
    17-62/135
    17-59/45
    17-51/63
    17-62/88
    Schutzart (IP)
    IPX4D
    IPX4D
    IPX4D
    IPX4D
    IPX4D
    IPX4D
    Elektroanschluss/Absicherung
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    Mehr anzeigenWeniger anzeigen

    Downloads

    Servus!

    Wie können wir helfen?

    Werkskundendienst
    Downloads
    Tools
    Wichtige Links
    Gipfelstürmer Partnerprogramm
    Anleitungen & techn. Dokumente
    Service App
    WOLF Seminare
