Gas-Brennwert-Solar-Zentrale

CSZ-2

ComfortLine Gas-Brennwert-Solar-Zentrale mit Solarspeicher, Solarpumpengruppe und Regelung

CSZ-214/300R
CSZ-220/300R
CSZ-224/300R

WOLF bietet mit der Produktreihe CSZ-2 die optimale, kompakte Lösung - Gasbrennwerttechnik in Kombination mit solarer Warmwasserbereitung - mit einem solaren Deckungsbeitrag von bis zu 60 % für Objekte bis 150 m² Nutzfläche. Anerkannt im Sinne des EEWärmeG zur Einhaltung der Nutzungspflicht ist eine Deckung von 15 % des Wärmebedarfs durch Solarenergie. Für Wohngebäude mit höchstens zwei Wohnungen sind hier mindestens 0,04 m² Kollektorfläche pro m² Nutzfläche anzusetzen.

Was möchten Sie wissen?

Vorteile auf einen Blick

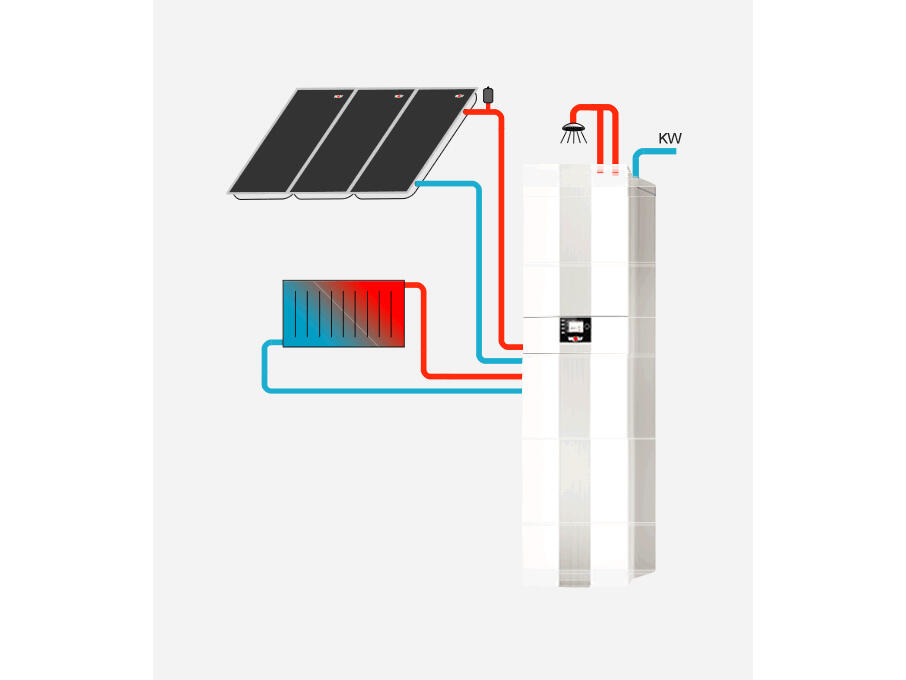

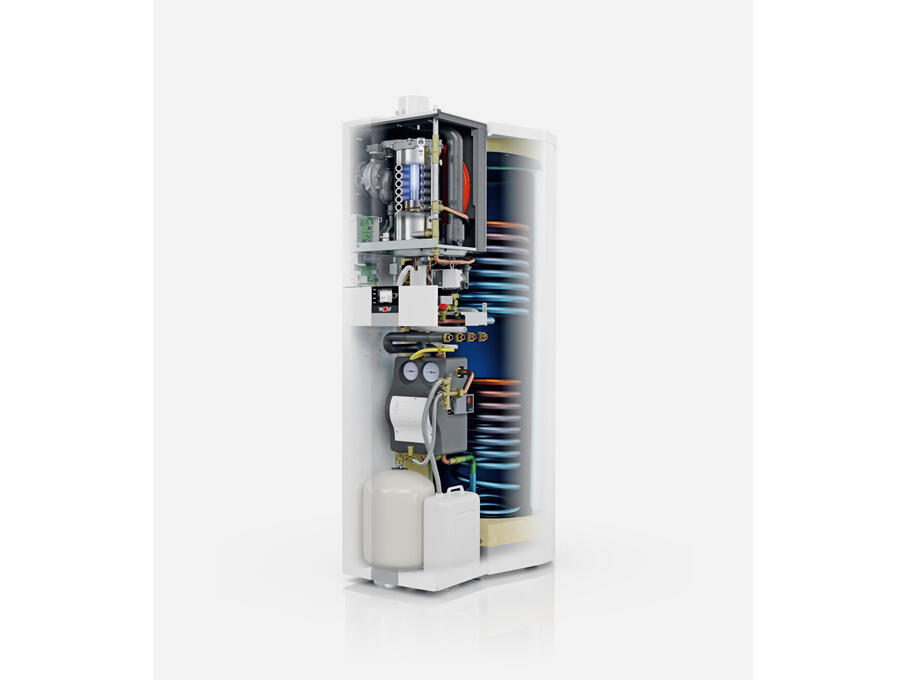

Gasbrennwertgerät, Solarspeicher, Solarpumpengruppe mit Solarmodul SM1-2 und Ausdehnungsgefäß 25 Ltr.; 10 Ltr. Auffangbehälter für Solarflüssigkeit; Grundregelung für Gasbrennwertgerät mit Bedienmodul BM-2 inkl. Außenfühler

Kompakte Bauweise - die Gasbrennwert-Solar-Zentrale passt in beinahe jede Nische

Solarer Kesselstop für hohen Solarertrag

Seitliche Abstände für Service sind nicht erforderlich, alle Komponenten sind von vorne zugänglich; geringer Abstand auf der Anschlussseite erforderlich

Anschlüsse für Heizung und Solarkreis wahlweise links oder rechts montierbar, für Warmwasser, Kaltwasser und Zirkulation oben

Solarspeicher mit hocheffizienter Wärmedämmung inkl. Bodendämmung

Technische Daten

Modeltyp
CSZ-2 14/300R
CSZ-2 20/300R
CSZ-2 24/300R
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
A+++ → D
A
A
A
Energieeffizienzklasse Warmwaserbereitung
A+ → F
A
A
A
Allgemeine Daten
Nennwärmeleistung bei 80/60°C
kW
13,5
18,9/22,2
23,8/27,1
Nennwärmeleistung bei 50/30°C
kW
15,2
20,4
25,8
Nennwärmebelastung
kW
14
19,6/23,0
24,6/28,0
Kleinste Wärmeleistung (modulierend)
bei 80/60°C
kW
1,8/4,6
3,8/6,8
4,8/6,8
bei 50/30°C
kW
2,1/5,4
4,4/7,4
5,6/7,4
Kleinste Wärmebelastung (modulierend)
kW
1,9/4,9
3,9/6,9
4,9/6,9
Heizungsvorlaufanschluss
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Heizungsrücklaufanschluss
G
¾“ (DN20)
¾“ (DN20)
¾“ (DN20)
Kaltwasseranschluss / Zirkulation
G
¾“
¾“
¾“
Kaltwasseranschluss
G
¾“
¾“
¾“
Gasanschluss
R
½“
½“
½“
Luft-/Abgasrohranschluss
mm
60/100
60/100
60/100
Abmessungen
Tiefe
mm
635
635
635
Breite
mm
600
600
600
Höhe
mm
1792
1792
1792
Gesamtgewicht
kg
115 (35+80)
115 (35+80)
115 (35+80)
Luft-/Abgasführung
Typ
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
Gas-Kategorie
II2N3P
II2N3P
II2N3P
Gasanschlusswert
Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³)
m³/h
1,44
2,06/2,42
2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)
m³/h
1,59
2,28/2,67
2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)
kg/h
1,07
1,53/1,80
1,87/2,19
Gasanschlussdruck
Erdgas (min-max zulässig)
mbar
20(17-25)
20(17-25)
20(17-25)
Flüssiggas (min-max zulässig)
mbar
50(42,5-57,5)
50(42,5-57,5)
50(42,5-57,5)
Normnutzungsgrad bei 40/30°C (Hi/Hs)
%
110/99
110/99
110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)
%
107/96
107/96
107/96
Wirkungsgrad
bei Nennlast bei 80/60°C (Hi/Hs)
%
98/88
98/88
98/88
bei 30% Teillast und TR=30°C (Hi/Hs)
%
108/97
108/97
108/97
Vorlauftemperatur Werkseinstellung
°C
75
75
75
Vorlauftemperatur bis ca.
°C
90
90
90
max. Gesamtüberdruck
nar
3
3
3
Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI < 0,23)
600l/h Fördermenge (14kw bei Δt=20K)
mbar
550
550
550
860 l/h Fördermenge (20kW bei Δt=20K)
mbar
-
430
430
1030 l/h Fördermenge (24kW bei Δt=20K)
mbar
-
-
280
max. zulässiger Gesamtüberdruck Warmwasser
bar
10
10
10
Warmwasser-Temperaturbereich (einstellbar)
°C
15-65
15-65
15-65
Warmwasserinhalt des Heizwasserwärmetauschers
Ltr.
1,3
1,3
1,3
Nenninhalt des Rohrwendelspeichers / Äquivalenter Nenninhalt
Ltr.
145
145
145
Spez. Wasserdurchfluss D bei ΔT=30K
l/min
19,7
21,4
21,7
Warmwasserdauerleistung nach DIN 4708
l/h (kW)
324 (13,6)
555 (22,6)
612 (25)
Leistungskennzahl nach DIN 4708
NL
1,7
2
2,2
Warmwasser-Ausgangsleistung
l/10min
162
176
182
Bereitschaftwärmeaufwand nach DIN EN 12897
kWh/24h
1,47
1,47
1,47
Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
Ausdehnungsgefäß Gesamtinhalt
Ltr
10
10
10
Ausdehnungsgefäß Vordruck
bar
0,75-0,95
0,75-0,95
0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax
°C
62-45
70-50
76-50
Abgastemperatur 80/60-50/30 bei Qmin
°C
30-25
30-25
33-27
Abgasmassenstrom
bei Qmax
g/s
6,2
8,8/10,7
10,9/13,0
bei Qmin
g/s
0,9
1,8
2,3
Verfügbarer Förderdruck des Gasgebläses
bei Qmax
Pa
90
90
90
bei Qmin
Pa
12
12
12
Abgaswertegruppe
G52
G52
G52
NOx-KLasse
5
5
5
Kondenswassermenge bei 50/30°C
Ltr./h
ca. 1,4
ca.2,0
ca. 2,4
ph Wert des Kondensats
ca. 4,0
ca. 4,0
ca. 4,0
Elektrische Leistungsaufnahme Standby
W
3
3
3
Elektrische Leistungsaufnahme maximal
W
17-59/45
17-51/63
17-62/88
Schutzart
IP
IPX4D
IPX4D
IPX4D
Elektroanschluss/Absicherung
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
230V / 50Hz / 16A/B
Gewichte
Gesamtgewicht
kg
160 (35 + 125)
160 (35 + 125)
160 (35 + 125)
Aufstellgewicht (mit Wasser gefüllt)
kg
583
583
583

Technische Daten

  • CSZ-2 14/300R

  • CSZ-2 20/300R

  • CSZ-2 24/300R

    Energieeffizienzklasse
    Energieeffizienzklasse Raumheizung (A+++ → D)
    A
    A
    A
    Energieeffizienzklasse Warmwaserbereitung (A+ → F)
    A
    A
    A
    Allgemeine Daten
    Nennwärmeleistung bei 80/60°C (kW)
    13,5
    18,9/22,2
    23,8/27,1
    Nennwärmeleistung bei 50/30°C (kW)
    15,2
    20,4
    25,8
    Nennwärmebelastung (kW)
    14
    19,6/23,0
    24,6/28,0
    Kleinste Wärmeleistung (modulierend)
    bei 80/60°C (kW)
    1,8/4,6
    3,8/6,8
    4,8/6,8
    bei 50/30°C (kW)
    2,1/5,4
    4,4/7,4
    5,6/7,4
    Kleinste Wärmebelastung (modulierend) (kW)
    1,9/4,9
    3,9/6,9
    4,9/6,9
    Heizungsvorlaufanschluss (G)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    Heizungsrücklaufanschluss (G)
    ¾“ (DN20)
    ¾“ (DN20)
    ¾“ (DN20)
    Kaltwasseranschluss / Zirkulation (G)
    ¾“
    ¾“
    ¾“
    Kaltwasseranschluss (G)
    ¾“
    ¾“
    ¾“
    Gasanschluss (R)
    ½“
    ½“
    ½“
    Luft-/Abgasrohranschluss (mm)
    60/100
    60/100
    60/100
    Abmessungen
    Tiefe (mm)
    635
    635
    635
    Breite (mm)
    600
    600
    600
    Höhe (mm)
    1792
    1792
    1792
    Gesamtgewicht (kg)
    115 (35+80)
    115 (35+80)
    115 (35+80)
    Luft-/Abgasführung (Typ)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    B23P, B33P, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x)
    Gas-Kategorie
    II2N3P
    II2N3P
    II2N3P
    Gasanschlusswert
    Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) (m³/h)
    1,44
    2,06/2,42
    2,52/2,95
    Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) (m³/h)
    1,59
    2,28/2,67
    2,79/3,25
    Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) (kg/h)
    1,07
    1,53/1,80
    1,87/2,19
    Gasanschlussdruck
    Erdgas (min-max zulässig) (mbar)
    20(17-25)
    20(17-25)
    20(17-25)
    Flüssiggas (min-max zulässig) (mbar)
    50(42,5-57,5)
    50(42,5-57,5)
    50(42,5-57,5)
    Normnutzungsgrad bei 40/30°C (Hi/Hs) (%)
    110/99
    110/99
    110/99
    Normnutzungsgrad bei 75/60°C (Hi/Hs) (%)
    107/96
    107/96
    107/96
    Wirkungsgrad
    bei Nennlast bei 80/60°C (Hi/Hs) (%)
    98/88
    98/88
    98/88
    bei 30% Teillast und TR=30°C (Hi/Hs) (%)
    108/97
    108/97
    108/97
    Vorlauftemperatur Werkseinstellung (°C)
    75
    75
    75
    Vorlauftemperatur bis ca. (°C)
    90
    90
    90
    max. Gesamtüberdruck (nar)
    3
    3
    3
    Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI < 0,23)
    600l/h Fördermenge (14kw bei Δt=20K) (mbar)
    550
    550
    550
    860 l/h Fördermenge (20kW bei Δt=20K) (mbar)
    -
    430
    430
    1030 l/h Fördermenge (24kW bei Δt=20K) (mbar)
    -
    -
    280
    max. zulässiger Gesamtüberdruck Warmwasser (bar)
    10
    10
    10
    Warmwasser-Temperaturbereich (einstellbar) (°C)
    15-65
    15-65
    15-65
    Warmwasserinhalt des Heizwasserwärmetauschers (Ltr.)
    1,3
    1,3
    1,3
    Nenninhalt des Rohrwendelspeichers / Äquivalenter Nenninhalt (Ltr.)
    145
    145
    145
    Spez. Wasserdurchfluss D bei ΔT=30K (l/min)
    19,7
    21,4
    21,7
    Warmwasserdauerleistung nach DIN 4708 (l/h (kW))
    324 (13,6)
    555 (22,6)
    612 (25)
    Leistungskennzahl nach DIN 4708 (NL)
    1,7
    2
    2,2
    Warmwasser-Ausgangsleistung (l/10min)
    162
    176
    182
    Bereitschaftwärmeaufwand nach DIN EN 12897 (kWh/24h)
    1,47
    1,47
    1,47
    Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Edelstahl / Doppelschicht-Emaillierung nach DIN 4753
    Ausdehnungsgefäß Gesamtinhalt (Ltr)
    10
    10
    10
    Ausdehnungsgefäß Vordruck (bar)
    0,75-0,95
    0,75-0,95
    0,75-0,95
    Abgastemperatur 80/60-50/30 bei Qmax (°C)
    62-45
    70-50
    76-50
    Abgastemperatur 80/60-50/30 bei Qmin (°C)
    30-25
    30-25
    33-27
    Abgasmassenstrom
    bei Qmax (g/s)
    6,2
    8,8/10,7
    10,9/13,0
    bei Qmin (g/s)
    0,9
    1,8
    2,3
    Verfügbarer Förderdruck des Gasgebläses
    bei Qmax (Pa)
    90
    90
    90
    bei Qmin (Pa)
    12
    12
    12
    Abgaswertegruppe
    G52
    G52
    G52
    NOx-KLasse
    5
    5
    5
    Kondenswassermenge bei 50/30°C (Ltr./h)
    ca. 1,4
    ca.2,0
    ca. 2,4
    ph Wert des Kondensats
    ca. 4,0
    ca. 4,0
    ca. 4,0
    Elektrische Leistungsaufnahme Standby (W)
    3
    3
    3
    Elektrische Leistungsaufnahme maximal (W)
    17-59/45
    17-51/63
    17-62/88
    Schutzart (IP)
    IPX4D
    IPX4D
    IPX4D
    Elektroanschluss/Absicherung
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    230V / 50Hz / 16A/B
    Gewichte
    Gesamtgewicht (kg)
    160 (35 + 125)
    160 (35 + 125)
    160 (35 + 125)
    Aufstellgewicht (mit Wasser gefüllt) (kg)
    583
    583
    583
